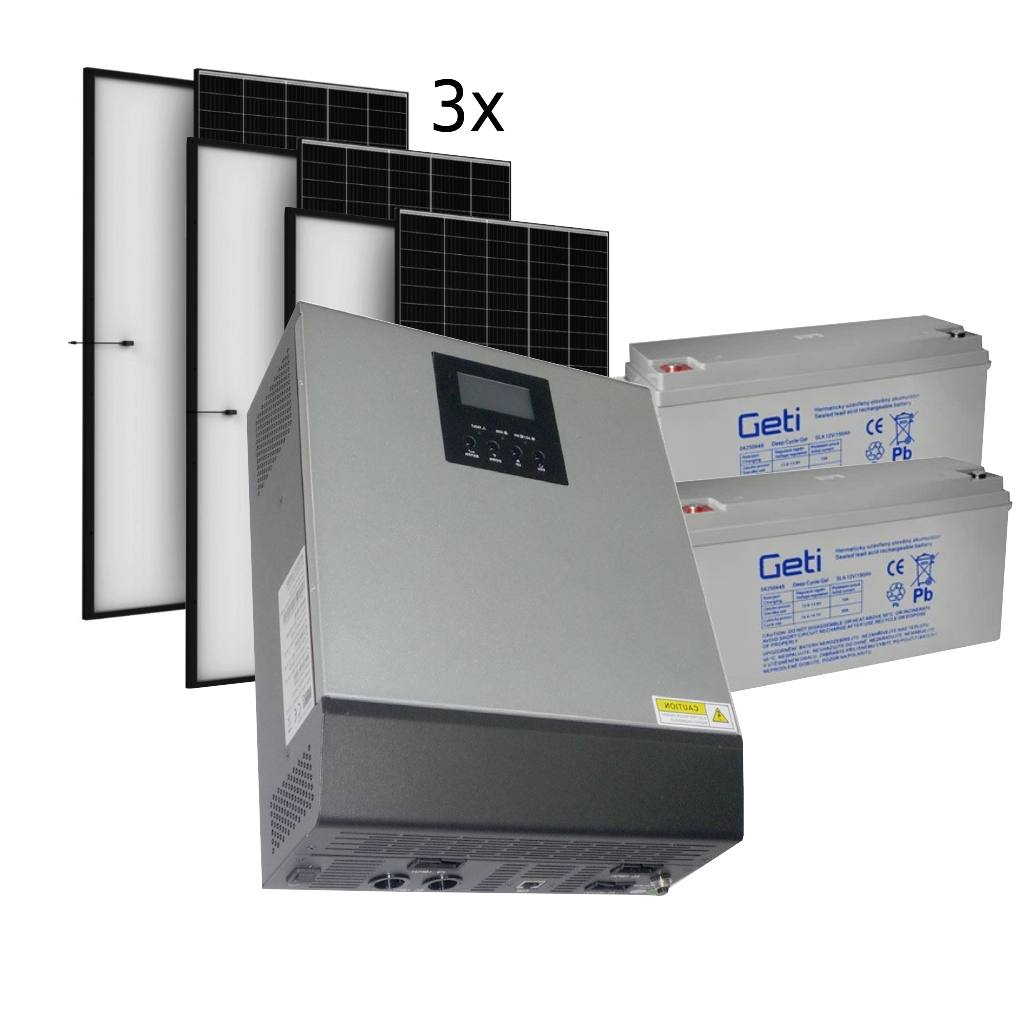

1215Wp solárny systém s Hybridným meničom, Gélovými batériami

CENA ZA DOPRAVU JE ZDARMA

Vďaka použitému meniču napätia MPS3K-24, 2,4kW/24V sa tento systém od iných systémov z našej ponuky s rovnakým výkonom 1215Wp líši tým, že ho je možné použiť nielen ako ostrovný systém, ale aj ako záložný zdroj s napojeným na existujúcu sieť alebo elektrocentrálu, pričom prioritu fungovania FV systému je možné nastaviť, Tzn. prioritou verejnej siete a zálohou z batérií alebo FV panelov.

Tento menič dokáže predísť akýmkoľvek prietokom do distribučnej siete, nie je preto nutné žiadať o povolenie pripojenia FV systému do distribučnej siete.

1155Wp ostrovný solárny systém s hybridným meničom a FV panelmi. Systém odporúčame na chatách, ktoré sú využívané len víkendovo. Je vhodný na napájanie rôznych spotrebičov ako osvetlenie, chladnička, TV, čerpadlo, ručné náradie...

Ako tento systém vlastne funguje ?

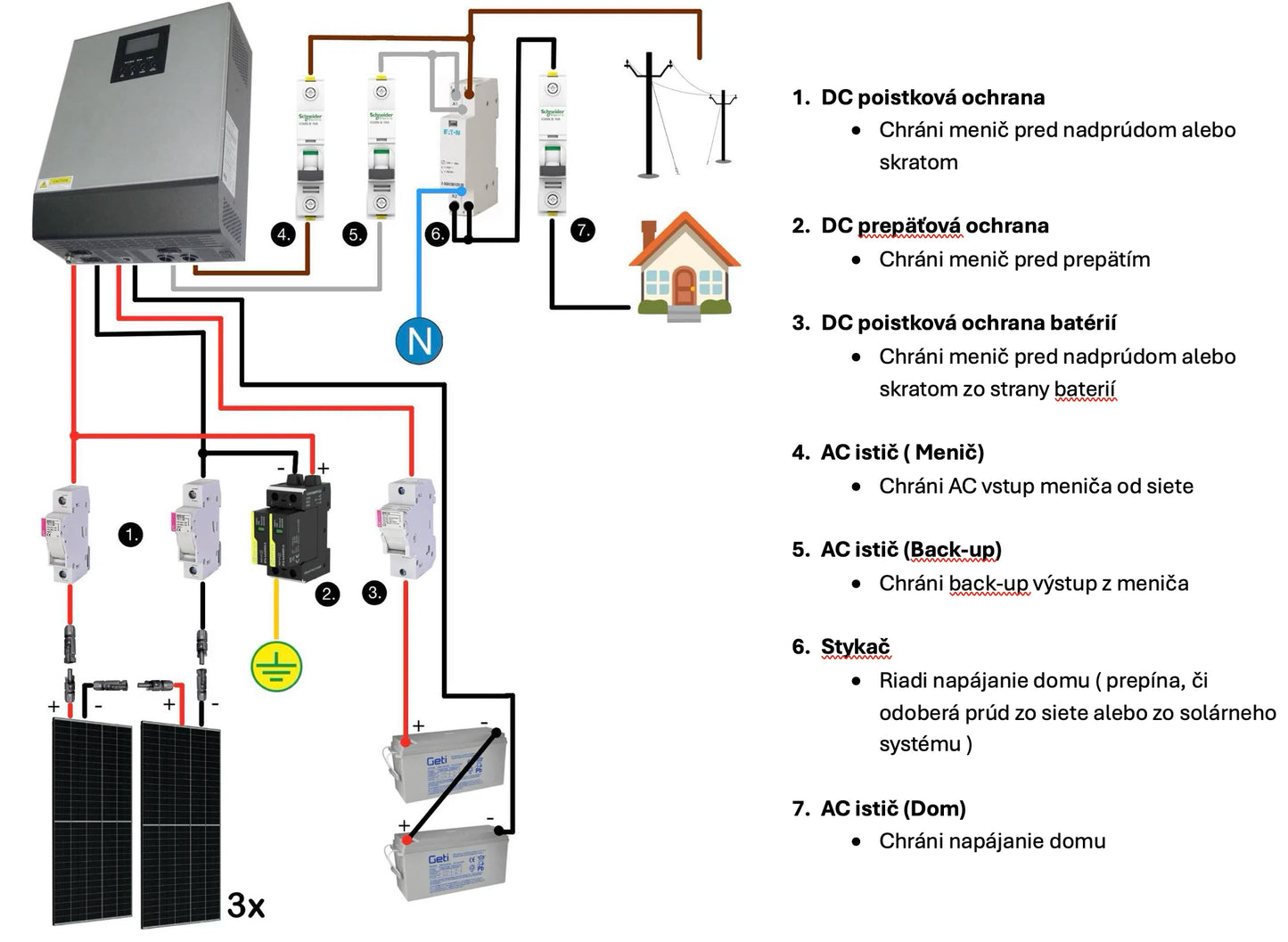

Schéma zapojenia systému



 Zapojenie je naozaj jednoduché.

Pomocou schémy, ktorá je súčasťou, to dokáže naozaj každý.

V prípade akéhokoľvek problému je Vám naša technická podpora k dispozícii.

 0948887772 /   e-shop@smsolar.sk

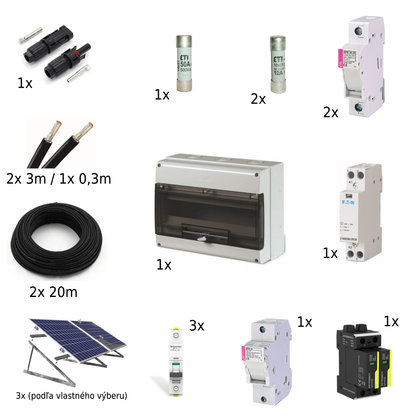

 Čo tento systém obsahuje ?

- 3x Solárny panel JA Solar JAM54S30 - 405Wp

-Hybridný menič napätia MPS3K-24, 2,4kW/24V

-2x Batéria gelová 12V 180Ah Geti pre solár

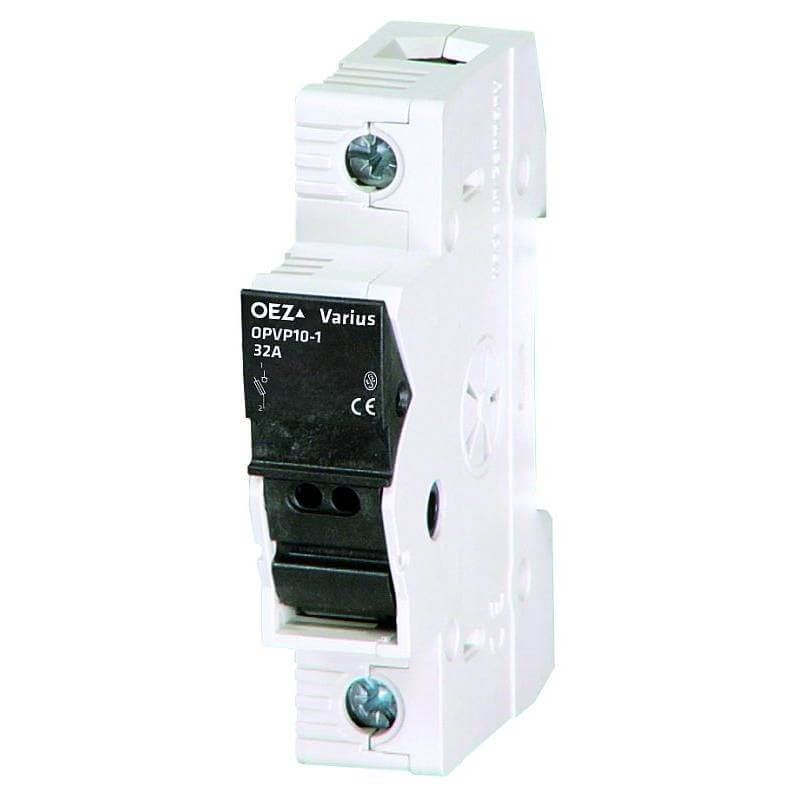

-2x Poistkový odpínač k FV panelom

-2x Valcová poistka 32A

-2xAC istič B10A

-3x Konštrukcia podľa vlastného výberu

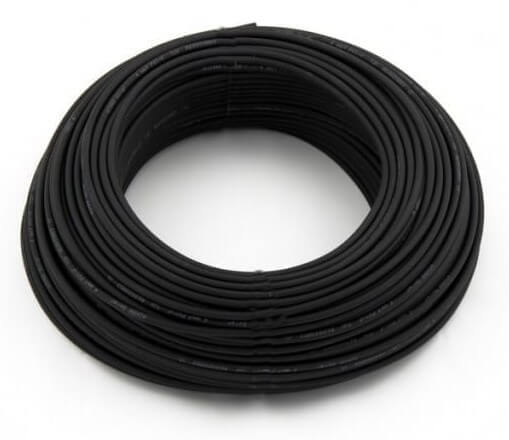

-2x 10m Solárny kábel 10mm2 čierny

- Prepojovací  0,5m  kábel na batériu 10mm2

-2x Prepojovací 1m kábel do zlučovacích konektorov 4mm2

-2x 3m Káblu k regulátoru 10mm2

-3x Pár konektorov MC4

-Pár zlučovacie konektory MC4

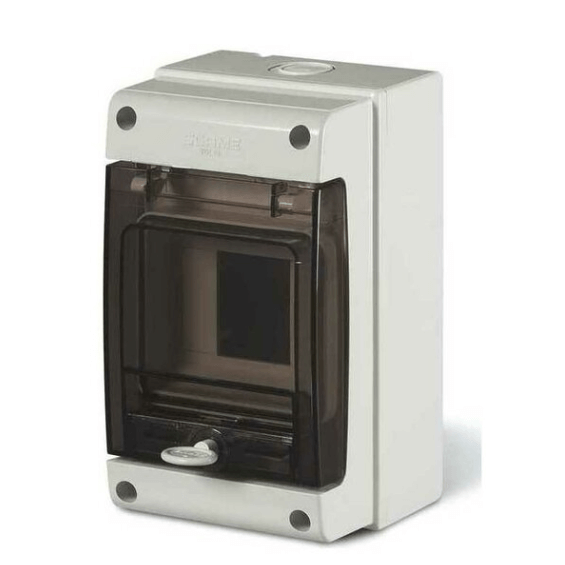

-Nástenný rozvádzač

-Schéma zapojenia

 V prípade, že potrebujete dlhšie káble, napíšte poznámky pri objednávke aké.

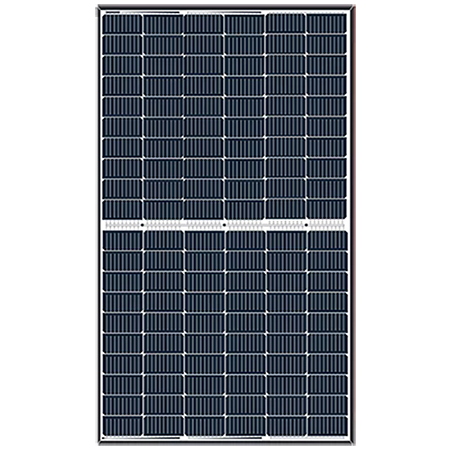

Solárny panel JA Solar JAM54S30 - 405Wp





HLAVNÉ ÚDAJE

• Monokryštalický Solárny Panel
• Počet buniek: 108 (6 x 18)
• Menovitá max. výkon: 405W
• Veľkosť prierezu kábla: 4 mm² (IEC),
• Účinnosť modulu: 20,7 %
• Rozmery V/Š/H: 1722x1134x30mm
• Hmotnosť 21,5kg

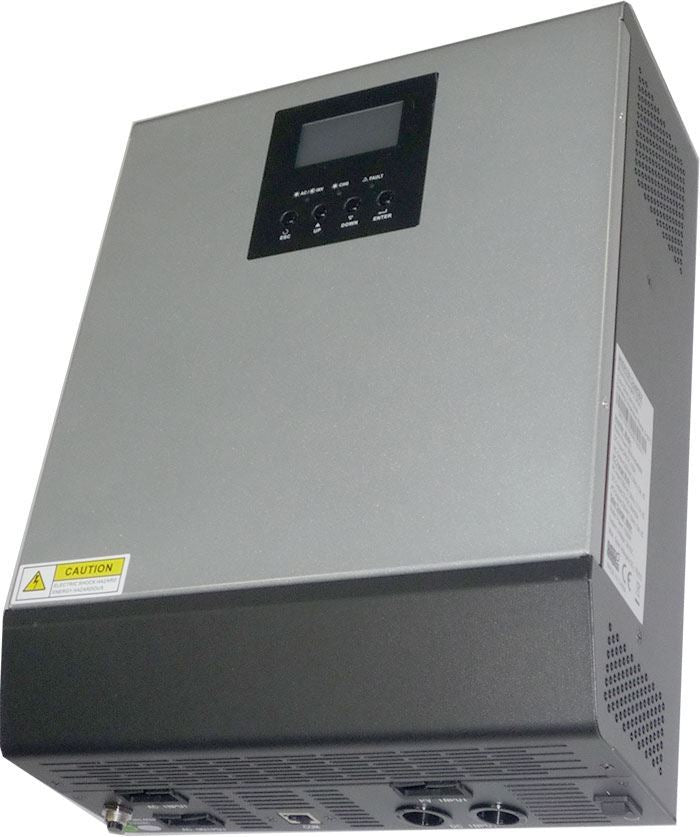

Hybridný menič napätia MPS3K-24, 2,4kW/24V

 Hlavné parametre prístroja:

-systémové napätie 24V
-menič s čistou sínusovkou
-nabíjací prúd batérie pri prevádzke zo siete 20 alebo 30A
-nabíjací prúd batérie pri nabíjaní z FV panelov: 20-60A
-možnosť paralelného radenia - až 6ks
- nastaviteľná priorita AC alebo BAT
-ochrana proti preťaženiu, skratu a proti vybitiu batérií
-automatický reštart po preťažení
-inteligentná nabíjačka akumulátorov
-použiteľné batérie: olovené AGM, AGM GEL, s tekutým dielektrikom
-mäkký štart pre postupný rozbeh záťaží
-spotreba v režime stand-by 10W
-spotreba pri nízkej záťaži: 25W
-pre solárne panely s max. napätím naprázdno 75V a prúdom max. 60A.

Batéria gélová 12V 180Ah Geti

Gelový akumulátor Geti je vhodný najmä do solárnych a veterných energetických systémov a karavanov, ale aj ako náhrada za batérie pre záložné systémy UPS, záložné zdroje, aplikácie EZS, EPS, telekomunikácie, výstražné mobilné a signalizačné zariadenia a pod. Jedná sa o bez údržbový, hermeticky uzavretý akumulátor.

Technické parametre:

• Technológia výroby: GEL
• napätie: 12V
• kapacita: 180 Ah
• rozmery: 522 x 238 x 221 mm
• celková výška (s koncovkami): 221 mm
• hmotnosť: cca 54,5 kg
• vnútorný odpor (plná nabitá batéria): 3,5 mΩ
• samovybíjací proces <3%, 25°C


Uchytenie panelov

Pod tlačidlom "Pridať do košíka" nájdete rôzne druhy uchytenia panelov.

Sada Z držiakov

Sú vhodné na strechu s asfaltvím šindlom alebo falcovanú strechu.
