Hybridný 1,6kWp solárny systém bez batérií

Čo je to za systém?

Solárny hybridný systém s výkonom 1620 Wp je navrhnutý na napájanie domácich spotrebičov nezávisle od distribučnej siete.

Srdcom systému je hybridný menič MPS-3500H (3,5 kW/24 V), ktorý umožňuje prevádzku v ostrovnom režime ale aj ako záložný zdroj s možnosťou pripojenia k existujúcej elektrickej sieti alebo elektrocentrále.

⚠️ Upozornenie: Tento systém neobsahuje batérie 🔋, ale je možné ich dokúpiť alebo použiť vlastné nepoužité batérie (12 V zapojené do série na 24 V alebo jednu batériu s 24 V), pričom v balení sú všetky potrebné komponenty na ich pripojenie (káble a poistný odpínač) .

🔧 Možnosť rozšírenia systému – systém je možné doplniť o ďalších 8 panelov JA Solar JAM54S30 - 405Wp.

Ako funguje?

• Solárne panely ☀️ :
  • premieňajú slnečné žiarenie na elektrickú energiu.

• Menič DC-AC 🔃 :
  • zabezpečuje premenu jednosmerného prúdu (DC) na streidavý (AC), s čistou sínusoidou -> ktorý je vhodný pre všetky bežné spotrebiče.

• Batérie 🔋 :
  • uchovávajú prebytočnú energiu, ktorú môžete využívať v noci, pri nepriaznivom počasí alebo pri výpadku elektriny.

Čo dokáže napájať?

• Bežné domáce spotrebiče 💡:
  • TV, notebook, osvetlenie ...
• Kuchynské spotrebiče 🫖 :
  • rýchlovarná kanvica, hriankovač ...
• Náradie a techniku ⚡️:
  • čerpadlá, elektrické náradia ...

Je dôležité poznamenať, že celkový súčasný odber pripojených zariadení by nemal prekročiť maximálny výkon meniča, teda 3500 W. Pri plánovaní zapojenia viacerých spotrebičov je potrebné zohľadniť ich individuálnu spotrebu a zabezpečiť, aby súčet neprekročil uvedený limit.

Typ konštrukcie :

Pri výbere konštrukcie pre solárny systém je dôležité zohľadniť typ strechy vašej domácnosti alebo charakter miesta, kde plánujete inštaláciu. Každý typ konštrukcie má svoje špecifiká a je prispôsobený rôznym požiadavkám. Nižšie nájdete odkazy s podrobným popisom jednotlivých konštrukčných riešení, ktoré ponúkame. Tieto informácie vám pomôžu vybrať najvhodnejšie riešenie pre váš projekt. Cena ktorá je uvedená pri danom type konštrukcia je prepočítana na jeden solárny panel.

1. Konštrukcia na šikmú falcovú strechu
2. Konštrukcia na šikmú škridľovú strechu
3. Konštrukcia na rovnú strechu (klasická)
4. Konštrukcia na rovnú strechu (záťažová)
5. Konštrukcia na šikmú plech. strechu / asfaltový šindel

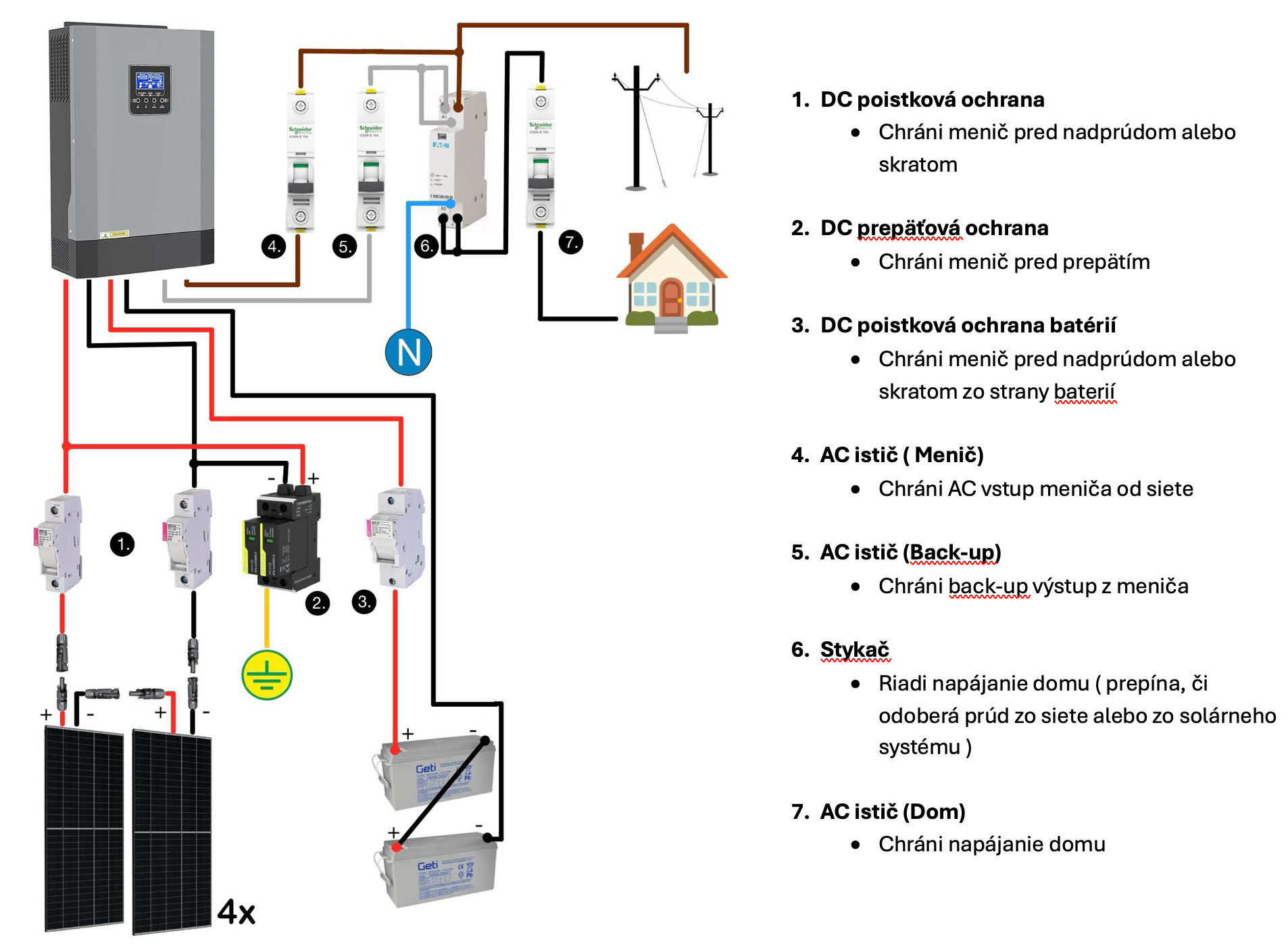

Schéma zapojenia

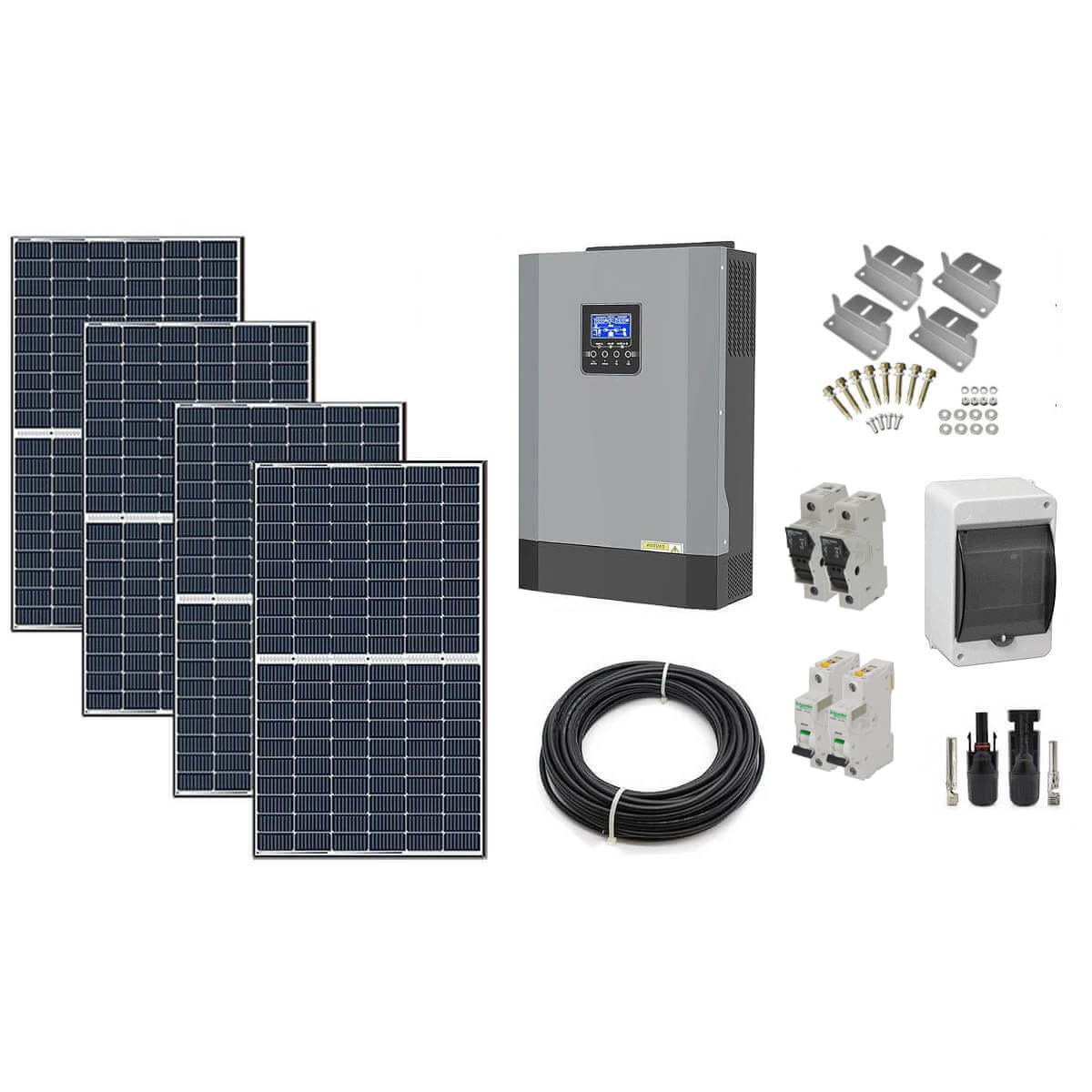

Systém obsahuje :

• 4x Solárny panel JA Solar JAM54S30 - 405Wp
• Hybridný menič napätia MPS-3500H, 3,5kW/24V
• 2x Geti gélová batéria 200Ah / 12V

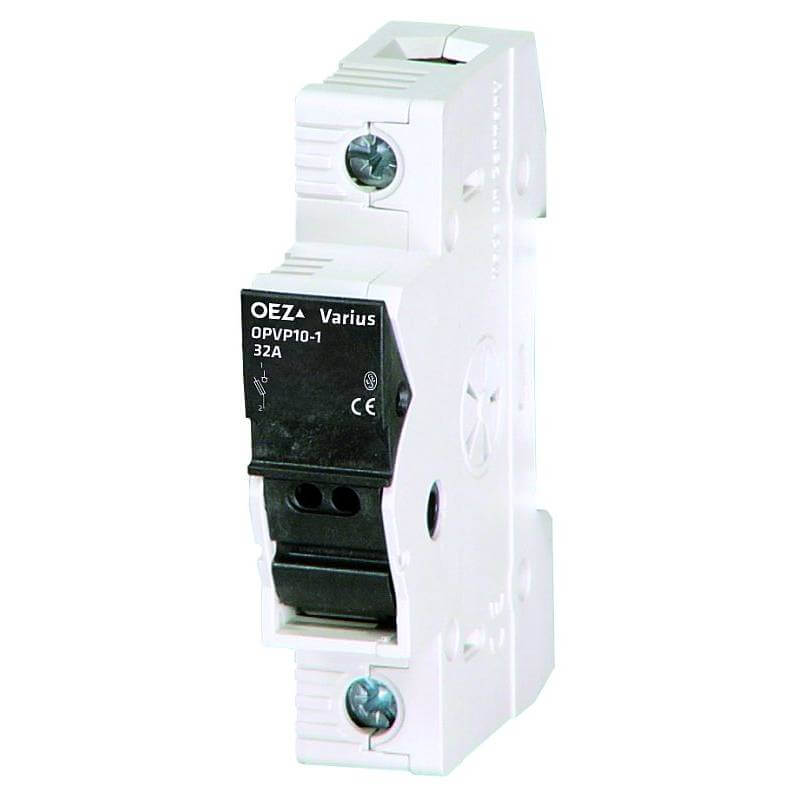

• 2x Poistkový odpínač k FV panelom
• Poistný odpínač k batérií
• Valcová poistka 50A
• 2x Valcová poistka 12A

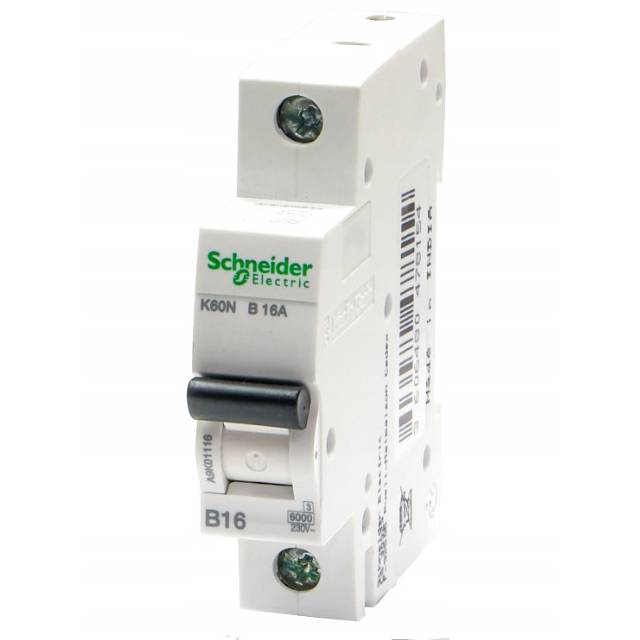

• 3x AC istič B16A
• Stykač
• Prepäťová ochrana 500V
• 20m Solárny kábel 6mm2 čierny
• 20m Solárny kábel 6mm2 červený
• 0,5m Prepojovací kábel na batérie 16mm2
• 2x 3m Káblu k batériam 16mm2
• Pár konektorov MC4

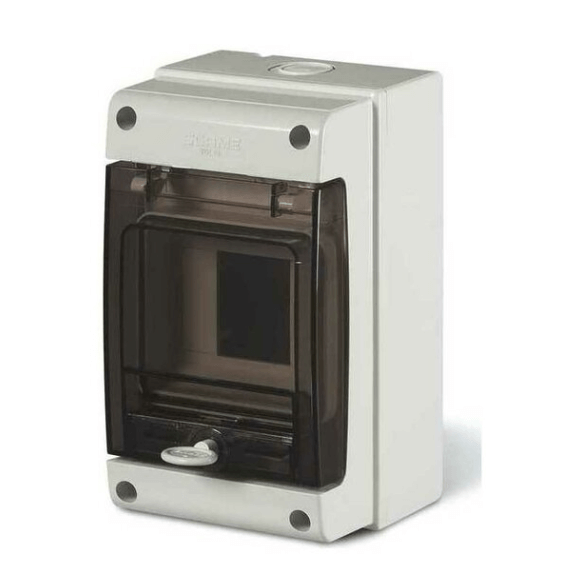

• Nástenný rozvádzač 12M
• Schéma zapojenia

V prípade, že potrebujete dlhšie káble, napíšte to do poznámky pri objednávke.

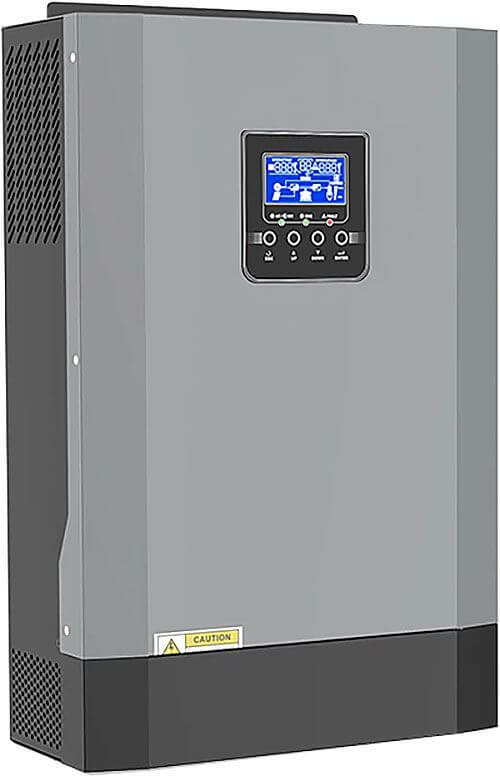

Hybridný menič napätia MPS-3500H, 3,5kW/24V

• Systémové napätie 24V.
• Menič s čistou sínusovkou.
• Nabíjací prúd batérie pri prevádzke zo siete 80A.
• Nastaviteľná priorita AC alebo BAT.
• Kompatibilný s napätím generátora alebo verejnej siete, menič sa sfázuje s AC vstupom.
• Ochrana proti preťaženiu, skratu a proti vybitiu batérií.
• Automatický reštart po preťažení.
• Inteligentná nabíjačka akumulátorov.
• Použiteľné batérie: olovené AGM, AGM GEL, s tekutým dielektrikom, LiFePO4.
• Pre LiFePO4 je nutné nastaviť v režime USE potrebné parametre - len pre skúsených užívateľov.
• Mäkký štart pre postupný rozbeh záťaží.
• Spotreba v režime stand-by 10W.
• Solárne panely s max. napätím naprázdno 120–500V a prúdom max. 20A. (max 5000W).
• Komunikácia RS232 otestovaná s programom Watch Power.

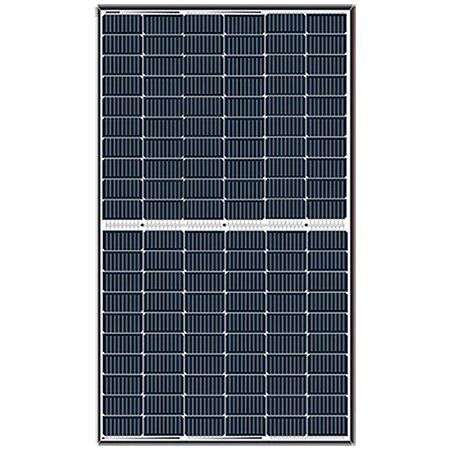

Solárny panel JA Solar JAM54S30 - 405Wp

• Monokryštalický Solárny Panel
• Počet buniek: 108 (6 x 18)
• Menovitá max. výkon: 405W
• Veľkosť prierezu kábla: 4 mm² (IEC),
• Účinnosť modulu: 20,7 %
• Rozmery V/Š/H: 1722x1134x30mm
• Hmotnosť 21,5kg

Solárny panel

• Návod k obsluhe panela
• Datasheet - JAsolar

Menič napätia

• Manuál k meniču napätia
• Špecifikácia meniča
