Hybridný 2,4kWp solárny systém s LiFePO4 batériami
Hybridný 2,4kWp solárny systém s LiFePO4 batériami
Tento jednofázový hybridný solárny systém kombinuje výrobu energie zo slnka s batériovým úložiskom, čím zabezpečuje stabilné a energeticky efektívne napájanie pre domácnosti, chaty a menšie firmy. Systém umožňuje okamžité využitie solárnej energie, pričom prebytky sa ukladajú do batérií na neskoršie použitie alebo pri výpadku distribučnej siete zabezpečujú napájanie vybraných spotrebičov na jednej fáze. Navyše, tento systém je možné rozšíriť o 4 ďalšie solárne panely, čím sa zvyšuje jeho kapacita a výkon.
Popis produktu
Popis produktu
Ako systém funguje?
Solárne panely 🌞 vyrábajú elektrický výkon vo wattoch (W), ktorý je následne privádzaný cez solárne káble do hybridného meniča. Panely sa istia (DC) 12A poistkami. V meniči sa energia premení z jednosmerného prúdu (DC) na striedavý prúd (AC) ⚡, ktorý je kompatibilný s bežnými domácimi spotrebičmi. Menič sa chráni proti prepätiu zo strany panelov (DC) prepäťovou ochranou 500V ⚡.
Menič obsahuje cievku, ktorá je pripojená na fázu, na ktorej je napojený aj menič. Táto cievka monitoruje množstvo energie, ktoré fáza odoberá z distribučnej siete. Následne menič pustí toľko energie, koľko je potrebné na napájanie spotrebičov pripojených k danej fáze.
Ak za priaznivého počasia systém vyrobí viac energie, než je schopný využiť dom alebo spotrebiče na danej fáze, prebytočná energia ➡️ sa využije na nabitie batériového úložiska 🔋. Ak sú batérie nabité, menič dokáže prebytočnú energiu posielať naspať do distrubučnej siete (týmto prietokom sa dá vyhnúť v nastaveniach meniča). Energia uložená v batériách sa následne využíva v dvoch situáciách:
- V prípade vyššej spotreby, než je výroba fotovoltiky ⚡ – ak domácnosť spotrebuje viac energie, než systém vyrobí, menič začne čerpať energiu aj z batérií.
- Po západe slnka, ked panely nevyrábajú energiu 🌙 - v noci alebo rpi oblačnom počasí systém čerpá energiu z batérií, čím zabezpečí plynulé napájanie spotrebičov.
Do meniča privádzate dva AC káble 🔌 (jeden ide do Back-up prípojky, druhý do On-grid prípojky), ktoré sa následne istia 16A ističmi a pripoja na stykač. Kábel, ktorý je pripojený k On-grid prípojke, napojíte na fázu vo vašom domovom rozvádzači ⚡, ktorú chcete napájať.
Na Back-up prípojku si vyberiete spotrebiče, ktoré chcete napájať iba z fotovoltiky. V prípade výpadku elektrickej siete alebo poruchy by tieto spotrebiče neboli napájané z distribučnej siete. Stykač automaticky detekuje problém a prepne napájanie fázy na sieťové napájanie , pričom sa prioritne využíva napájanie z Back-upu.
V prípade nejasností ohľadom funkcie systému alebo problému so zapojením nás neváhajte kontaktovať 📞.
Čo dokáže napájať?
-
Bežné domáce spotrebiče💡:
- TV, notebook, osvetlenie ...
-
Kuchynské spotrebiče 🫖 :
- rýchlovarná kanvica, hriankovač ...
-
Náradie a techniku ⚡️:
- čerpadlá, elektrické náradia ...
Typ konštrukcie :
Pri výbere konštrukcie pre solárny systém je dôležité zohľadniť typ strechy vašej domácnosti alebo charakter miesta, kde plánujete inštaláciu. Každý typ konštrukcie má svoje špecifiká a je prispôsobený rôznym požiadavkám. Nižšie nájdete odkazy s podrobným popisom jednotlivých konštrukčných riešení, ktoré ponúkame. Tieto informácie vám pomôžu vybrať najvhodnejšie riešenie pre váš projekt. Cena ktorá je uvedená pri danom type konštrukcia je prepočítana na jeden solárny panel.
- Konštrukcia na šikmú falcovú strechu
- Konštrukcia na šikmú škridľovú strechu
- Konštrukcia na rovnú strechu (klasická)
- Konštrukcia na rovnú strechu (záťažová)
- Konštrukcia na šikmú plech. strechu / asfaltový šindel

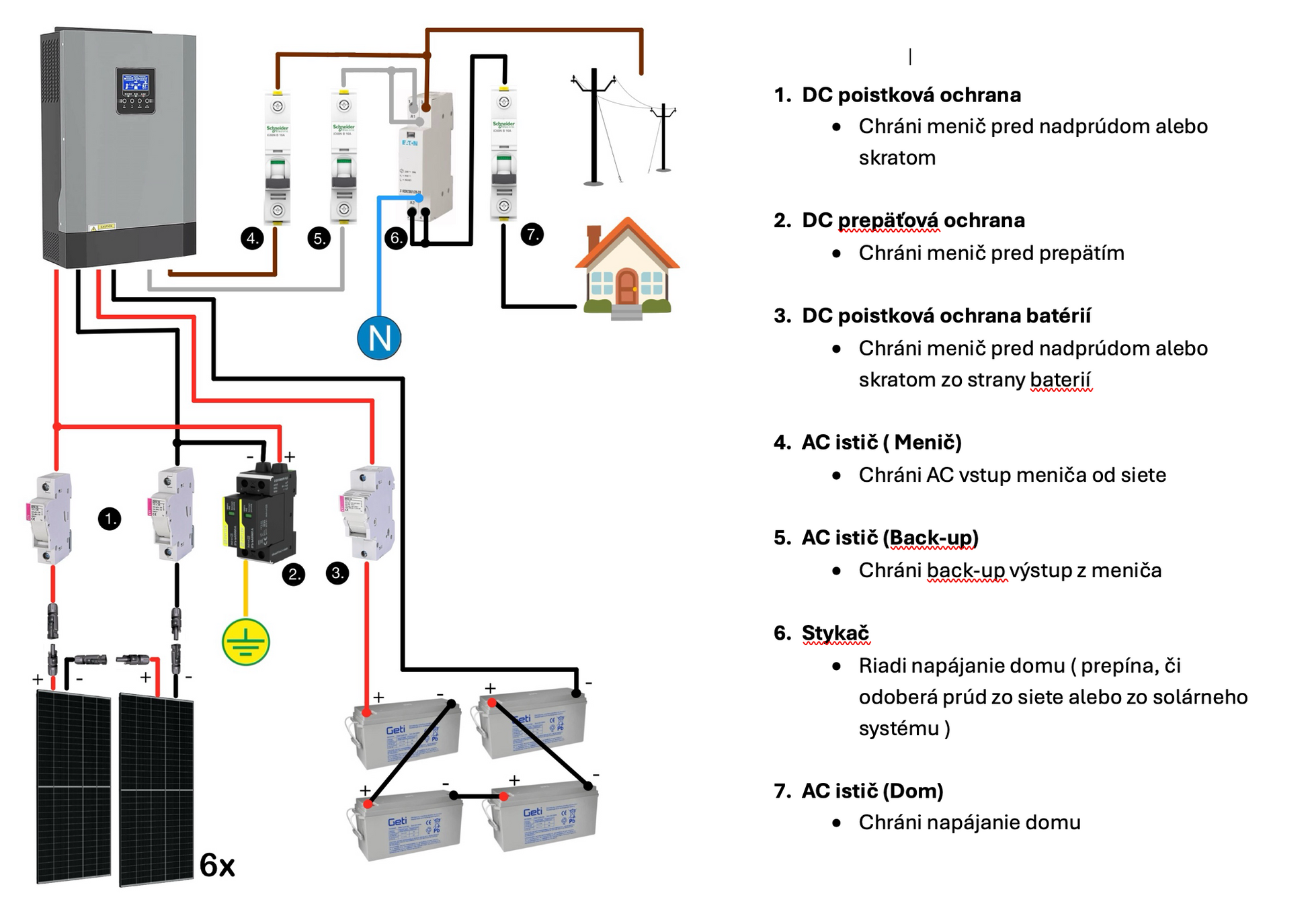

Schéma zapojenia
Čo systémy obsahuje ?
Čo systémy obsahuje ?

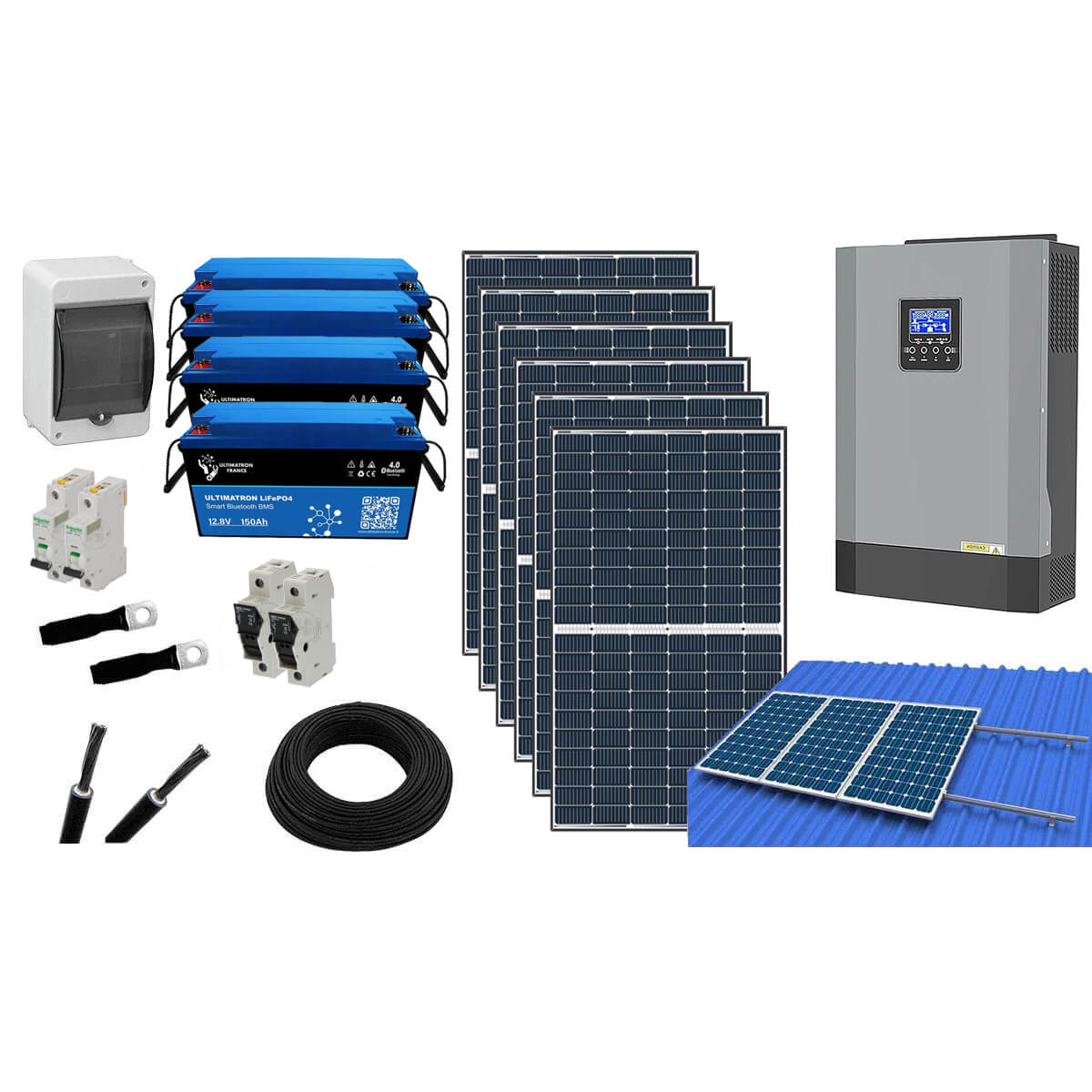

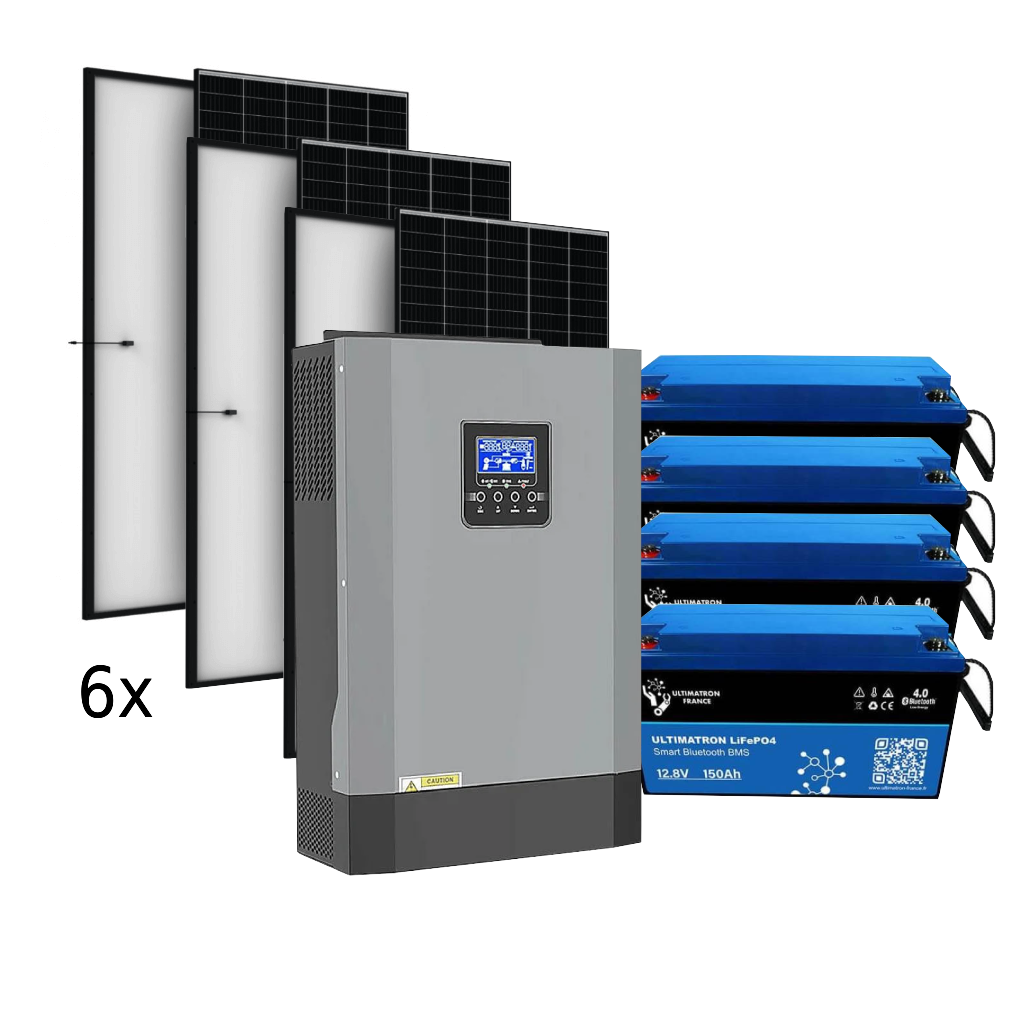

Systém obsahuje :

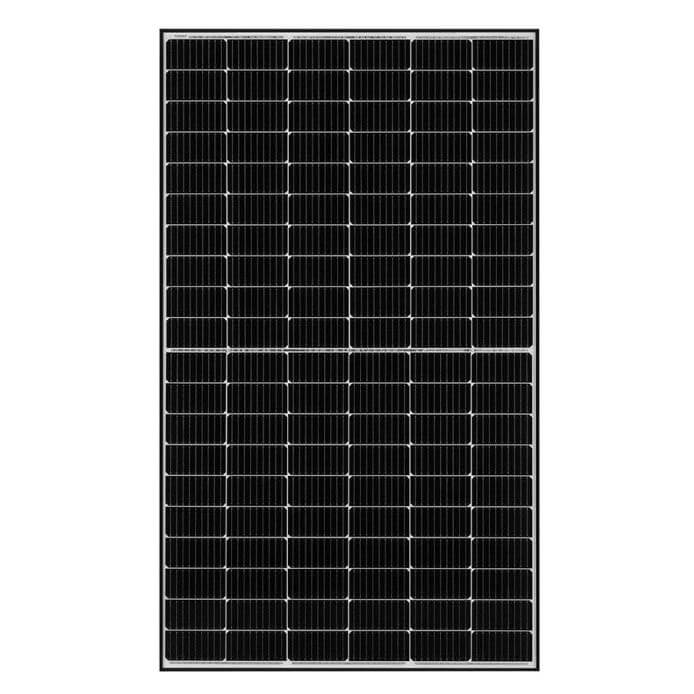

- 6x Solárny panel JA Solar JAM54S30 - 405Wp

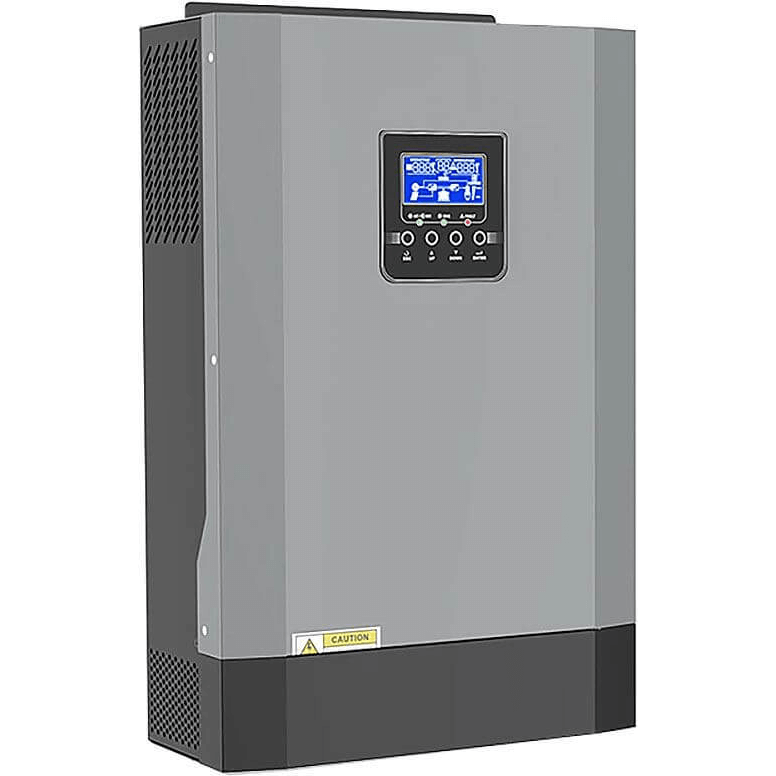

- Hybridný menič napätia MPS-5500H, 5,5kW/48V
- 4x Batéria LiFePO4 12,8V/150Ah

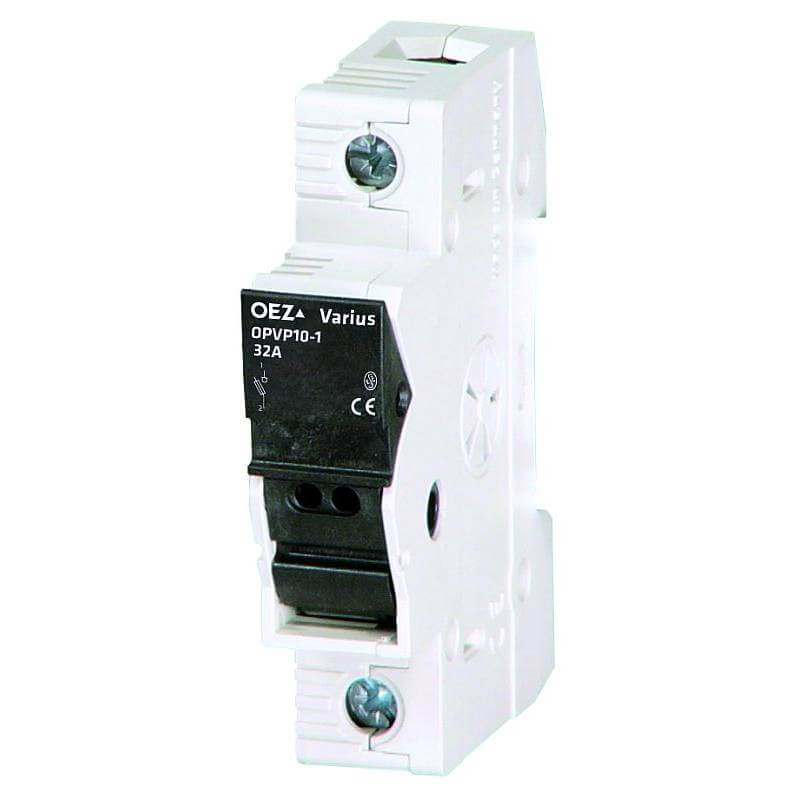

- 2x Poistkový odpínač k FV panelom
- Poistný odpínač k batérií
- Valcová poistka 50A
- 2x Valcová poistka 12A

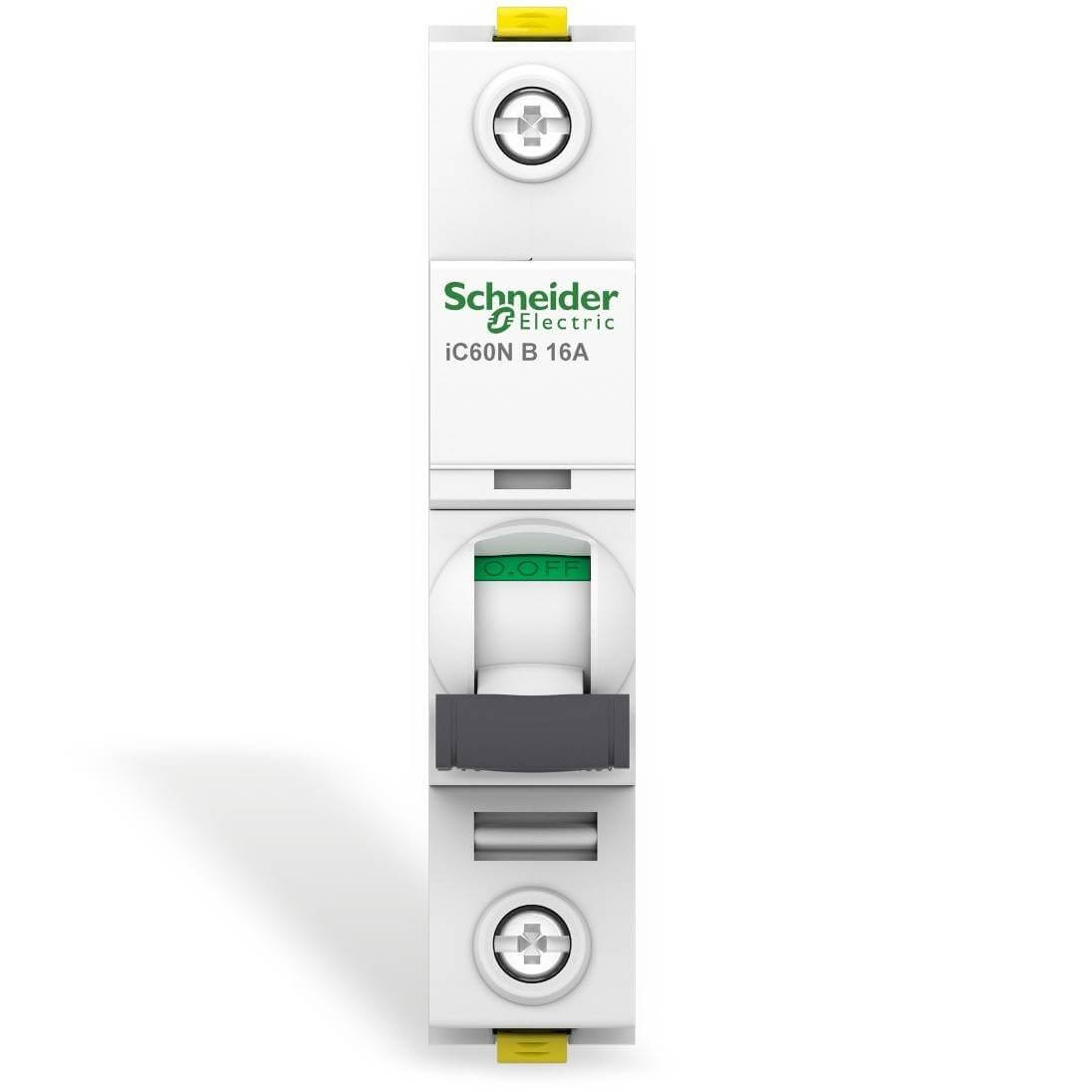

- 2x AC istič B16A
- Stykač
- Prepäťová ochrana 500V

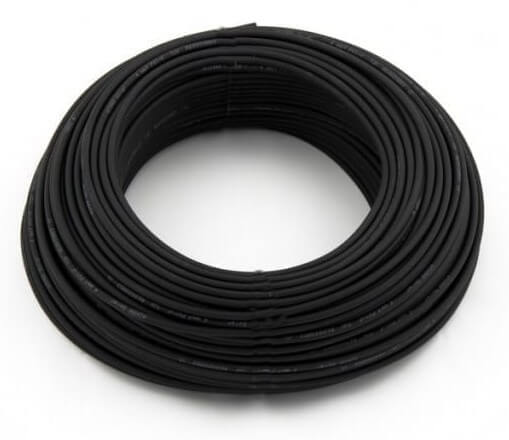

- 20m Solárny kábel 6mm2 čierny
- 20m Solárny kábel 6mm2 červený
- 2x 0,5m Prepojovací kábel na batérie 16mm2
- 2x 3m káblu k batériam 16mm2
- Pár konektorov MC4

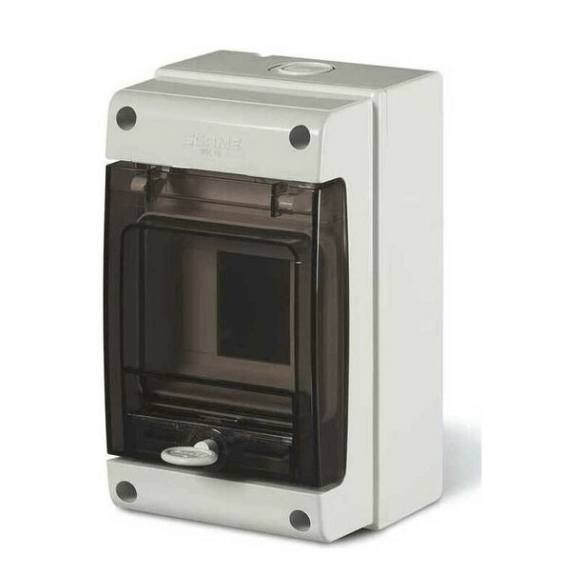

- Nástenný rozvádzač 12M
- Schéma zapojenia
V prípade, že potrebujete dlhšie káble, napíšte do poznámky pri objednávke.
Technické parametre
Technické parametre
Hybridný menič napätia MPS-5500H, 5,5kW/48V
- Systémové napätie 48V
- Menič s čistou sínusoukou
- Nabíjací prúd batérie pri prevádzke zo siete max.40A, prednastavené 30A
- Nabíjací prúd pri prevádzke zo solárnych panelov: max.110A
- Nastaviteľná priorita AC alebo BAT
- Kompatibilný s napätím generátora alebo verejnej siete, menič sa sfázuje s AC vstupom.
- Ochrana proti preťaženiu, skratu a proti vybitiu batérií
- Automatický reštart po preťažení
- Inteligentná nabíjačka akumulátorov
- Použiteľné batérie: olovené AGM, AGM GEL, LiFePO4
- Pre LiFePO4 je nutné nastaviť v režime USE potrebné parametre - len pre skúsených užívateľov
- Mäkký štart pre postupný rozbeh záťaží
- Spotreba v režime stand-by 10W
- Solárne panely s max. napätím naprázdno 120–450V a prúdom max. 20A. (max 6000W)
- Komunikácia RS232 otestovaná s programom Watch Power
Solárny panel JA Solar JAM54S30 - 405Wp
- Monokryštalický Solárny Panel
- Počet buniek: 108 (6 x 18)
- Menovitá max. výkon: 405W
- Veľkosť prierezu kábla: 4 mm² (IEC),
- Účinnosť modulu: 20,7 %
- Rozmery V/Š/H: 1722x1134x30mm
- Hmotnosť 21,5kg
LiFePO4 batéria UltimatronYX Smart BMS 12,8V 150AH
- nominálne napätie: 12,8 V
- kapacita 150 Ah
- energia: 1920Wh
- nabíjacie napätie:14,4–14,6 V
- udržiavacie napätie: 13,6 V
- odpojenie záťaže: 11 V
- nabíjací režim: CC/CV (1 fáza konštantný prúd, 2 fáza konštantné napätie)
- nominálny nabíjací prúd: 75A
- špičkový nabíjací prúd: 150A
- max.vybíjací prúd: 150A (500A/20 sec.)
- životnosť: >3000 cyklov pri poklese kapacity o 0,2C (80% stav novej batérie), >5000 cyklov/0,5C
- samovybíjanie: 3 %/ mesiac
- možnosť vybíjania až do 0,1C (10% kapacity)
- integrovaná nabíjacia automatika (BMS-batery management system) - bluetooth 4.0
- teplota pri nabíjaní: 0° až 45°C
- teplota pri vybíjaní: –20° až 60°C
- teplota na skladovanie: –5° až 35°C
- ochrana IP: IP65
- závit na batériovom kontakte: M8
- rozmery (DxŠxV): 485×172×240 mm
- hmotnosť: 18,2kg
