3-fázový modul na meranie prúdu

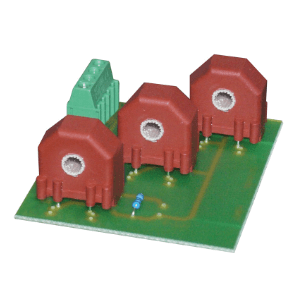

3-fázovy modul snímača prúdu do 100 A

Modul 3f DIN lišty je k dispozícii ako voliteľné príslušenstvo pre radič GBO. Vyrába sa v dvoch verziách - pre rozsah 50A a pre 100A. Obe konštrukcie sa navzájom líšia iba veľkosťou hodnoty odolnosti proti zaťaženiu.

• rozsah 50A (odpor zaťaženia má hodnotu 68Ω)
• rozsah100A (záťažové odpory majú hodnotu 33Ω)

 Výstupný signál zo snímača je analógový, má charakter striedavého napätia v rozsahu 0-2V (sekundár meracieho transformátora prúdu je zaťažený odporom rádu desiatok Ohmov, signál sa sníma z tohto odporu). Napäťový signál je spracovávaný A/D prevodníkom mikroprocesora (odpor vstupu = 30k), čiže odpor vodičov prepojovacieho kábla od snímača ku Greenbonu prakticky nemá vplyv na presnosť merania

 Vzdialenosť medzi snímačom a Greenbonom môže byť až rádovo stoviek metrov. Dôležité je ale zaistiť odolnosť kábla voči cudziemu napätiu. Nevyhnutné je preto použitie tieneného kábla (tienenie pripojiť na potenciál PE na strane GreenBona) a vylúčenie súbehu so silovými káblami. Pri použití kábla s krútenými pármi (UTP, FTP) použite vždy farebný vodič z páru ako "živý", všetky biele potom ako spoločný vodič (uzol hviezdy).

Poznámka k montáži

Meracie transformátory nie sú príliš mechanicky odolné. Manipulácia s tvrdými či hrubými vodičmi často vyžaduje použitie značnej sily, pri čom ľahko dôjde k vylomeniu transformátorov z plošného spoja a odtrhnutiu ich sekundárnych vývodov (zaliatych v živici-oprava je obvykle nemožná).

Lanko je v porovnaní s tvrdým drôtom výrazne ohybnejšie a nevyžaduje násilie, pritom elektrickými parametrami sa od drôtu nijako nelíšia
