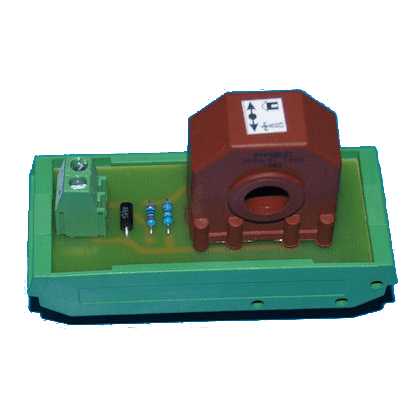

ACI50-D10

Jednofázový senzor AC prúdu 50A s prievlakom 10mm

Použitie:

Senzor striedavého prúdu ACI50-D10 je určený na snímanie prúdu ku GreenBonu v jednofázovom variante regulácie.

Princíp funkcie:

Jedná sa o malý prúdový transformátor s prevodom 1/1000 a feritovým jadrom, ktorý je na sekundárnej strane zaťažený odporom (v princípe bočníkom). Napätie na zaťažovacom odpore je potom výstupnou veličinou snímača, ktorá sa vedie na vstupné svorky GreenBona. V podstate je to teda prevodník I/U.

Odpor je navrhnutý tak, aby pri menovitom prúde bol rozkmit výstupného napätia ±2,5V. Spoločná svorka GreenBona pre striedavé hodnoty je "posadená" na potenciál 2,5V (Vcc/2), aby sa napätie živej svorky pohybovalo v celom merateľnom rozsahu A/D prevodníka mikroprocesora (0...5V).

Výstupným signálom je teda napätie, a rozsah meraného prúdu závisí od veľkosti odporu bočníka. Pri meracích transformátoroch s prevodom 1:1000 používame odpor 68R, pre snímač s prevodom 1:500 sa hodí odpor 33R. (typ 0207: 0,6W)

Prekročenie menovitého prúdu nie je kritické ani pre snímač, ani pre GBO. Vlastný snímač obsahuje transil, ktorý oreže výstupné napätie na hladinách ±6V, vnútorné obvody GreenBona potom ešte napäťový signál orežú na ±3V.

Pozn.: Ďaleko nebezpečnejší je súbeh kábla od snímača so silovou kabelážou. Preto je potrebné v inštaláciách, kde nie je možné garantovať vzdialenosť medzi silovou a slaboprúdovou kabelážou aspoň 5cm, použiť prepäťovú ochranu.

Zapojenie svoriek:

 Snímač obsahuje 2 svorky:

spoločná (označená symbolom trojfázovej hviezdy) - pripája sa na svorku Vcc/2 GBO-Aku

živá (označená číslicou 1) - výstupný napäťový signál úmerný meranému prúdu

Technické parametre:

-Rozsah meraného prúdu: 50A~pri veľkosti odporu bočníka 68R
-Vnútorný priemer prievlaku: 10mm
-Výstupná veličina napätia: 0....2V~
-Rozmery (Š,V,H) = 35 x 83 x 60 mm
