DCI 50A

Senzor DC prúdu 50A

Použitie:

Senzor jednosmerného prúdu DCI50A je určený na monitorovanie prúdu medzi batériou a hybridným meničom, ako príslušenstvo k regulátoru GreenBonO, pokiaľ GreenBonO slúži na optimálne vyťažovanie hybridnej alebo ostrovnej elektrárne.

Princíp funkcie:

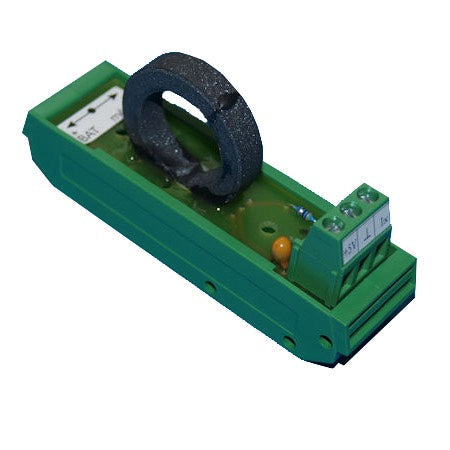

Snímač pracuje na princípe Hallovho javu. Vodič pretekaný meraným prúdom je prevlečený feritovým prstencom. Prúd vyvolá vo feritovom jadre magnetický tok, ktorý je snímaný Hallovou sondou a následne upravený na elektrické napätie. Senzor je napájaný napätím 5V DC (Vcc). Jeho výstup je v pokoji na polovičnej hodnote (Vcc/2), podľa smeru magnetického toku sa od kľudovej hodnoty odchyľuje kladným či záporným smerom a môže nadobúdať hodnoty v celom rozsahu od 0 do +5V. Môže merať ako DC, tak aj AC prúdy. Pretože však na rozdiel od meracích transformátorov vyžaduje zdroj napájania, je pre meranie AC prúdov nepraktický.

Zapojenie svoriek:

Snímač obsahuje 3 svorky:

-Ľavá svorka: +5V - napájanie kladným napätím

-Stredná svorka: GND - spoločná pre napájanie a výstupný signál

-Pravá svorka: Idc - výstupný napäťový signál úmerný meranému prúdu

Pripojenie ku GBO-Aku

Technické parametre:

-Napájacie napätie: 4,75 - 5,25 V
-Rozsah meraného prúdu : -50A - 50A
-Vnútorný priemer feritového prstenca : 20mm
-Rozmery: 83x23x42 mm
