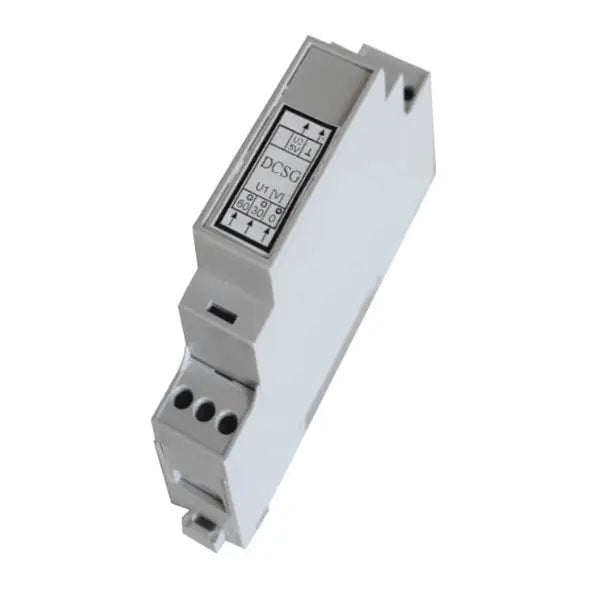

DCSG snímač napätia batérie

DCSG senzor DC napätia s galvanickým oddelením

Použitie:

Senzor jednosmerného napätia DCSG je určený na monitorovanie napätia batérie hybridného meniča, ako príslušenstvo k regulátoru GreenBonO, pokiaľ GreenBonO slúži na optimálne vyťažovanie hybridnej alebo ostrovnej elektrárne.

Princíp funkcie:

Snímač pracuje na princípe multivibrátora riadeného napätím s galvanickým oddelením vf transformátorom. Meraná batéria slúži zároveň na napájanie snímača. Prenosová charakteristika nie je lineárna, ale je spojito rastúca, čo je na účely regulácie postačujúce. Iba je nutné skalibrovať meranie napätia presne na hodnotu plne nabitej batérie.

Zapojenie svoriek:

Na primárnej strane:

Ľavá svorka: kladné napätie batérie - rozsah 60V

Stredná svorka: kladné napätie batérie - rozsah 30V

Pravá svorka: Idc - záporné napätie batérie

Na sekundárnej strane:

Ľavá svorka: nepoužitá

Stredná svorka: kladné výstupné napätie (0 - 5V DC)

Pravá svorka: GND

Technické parametre:

-Primárne napätie : 30V nebo 60V (podľa pripojenej svorky)
-Sekundárne napätie: 0 ... 5 DC
-Odpor primárneho obvodu: na rozsahu 60V: 62kΩ
-Odpor primárneho obvodu: na rozsahu 30V : 18kΩ
-Elektrická pevnosť galv. oddelenia : 4kV
-Rozmery: 95x18x57 mm

Pripojenie:

Dve svorky primárnej strany sa pripoja k meranej batérii, dve svorky sekundárnej strany k regulátoru. Kladné výstupné napätie zo snímača sa pripája do príslušného analógového vstupu AI.
