Hybridný solárny systém je systém, ktorý pracuje s batériou a vyrobenú energiu, ktorú domácnosť priamo nespotrebuje môže uložiť do batérií na neskoršie využitie. Systém s barériovím úložiskom vie pracovať aj ako záložný droj, to znamená, že v prípade výpadku distribučnej siete zabezpečí napájanie zvolených spotrebičov(napr. osvetlenie, chladnička...)
S týmto solárnym systémom, ak je to potrebné, je možné zamedziť nežiadúcim prietokom alebo upraviť max. prietok do distribučnej sieti.
Batériové úložisko je možné do budúcna rozšírovať.
V prípade záujmu montáže systému nám napíšte e-mail, alebo do poznámky pri objednávke uveďte, že máte záujem aj o montáž a my sa Vám spätne ozveme.
Výroba systému počas roka:
Počas celého roka systém dokáže vyrobiť priemerne 7972 kWh energie.
Monitorovať systém je možné pomocou mobilnej aplikácie alebo cez webovu stránku odkiaľkolvek na svete.
Hybridný menič GoodWe 5048-EM 5000W 230V/48V
Tento menič je odolný voči výpadku distribučnej siete a poskytuje tak dokonalú zálohu pre rodinný dom aj firmu (umožňuje ostrovnú prevádzku).
GoodWe 5048-EM 2x MMPT ponúka 2 samostatné výstupy. Na prvý výstup sa pripojí fáza rodinného domu a na druhý výstup sa pripoja spotrebiče, ktoré maju fungovať aj v prípade výpadku distribučnej siete.
Striedač je schopný pracovať aj bez pripojených batérii.
Pokiaľ je menič pripojený k sieti, dodáva do oboch výstupov. Prechod do záložného režimu sa deje v rámci milisekúnd.Jedná sa tak o UPS (Uniterupted Power Supply). Samozrejmosťou je bezplatný monitorovací systém elektrárne (výkon FVE a stav batérii) pomocou Wi-Fi. Menič je možné nastaviť ako bezpretokový. Batérie je možné nabíjať z AC strany (zo siete distribútora).
- Menovité napätie batérie: 48 V
- Kapacita batérie: 50 ~ 2000 Ah
- Typ batérie: Li-Ion alebo olovená
- Max. výkon FV: 6500 W
- Rozsah MPPT: 100 ~ 500
- Nábehové napätie: 125 V
- Max. vstupný prúd: 11/11 A
- Počet MPPT: 2
- Menovitý výstupný výkon do rozvodnej siete: 5000W
- Max. zdanlivý príkon z rozvodnej siete: 5300 VA
- Menovité výstupné napätie: 230 V
- Max. prúdový výstup AC do rozvodnej siete: 22.8A
- Max. zdanlivý výstupný výkon: 2300 VA
- špičkový zdanlivý výkon: 3500, 10 sec VA
- Menovité výstupné napätie: 230 V(± 2%)
- Max. účinnosť 97,6%
- Účinnosť MPPT 99,9%
- Rozmery: 347 x 432 x 175 mm
- Hmotnosť: 17 kg
- Straty v režime standby: menej ako 13 W
Solárny panel JA Solar 455Wp
Tento monokryštalický panel má špičkový výkon 455Wp.
Panel je zapuzdrený v pevnom hliníkovom ráme, pomocou ktorého je možné vykonať bezpečnú inštaláciu
HLAVNÉ ÚDAJERozmery: 2120x1052x35mm
Hmotnosť: 24,7 kg
Účinnosť modulu 20,5%
Rám: strieborný hliníkový profil
Skladá sa z monokryštalických solárnych článkov 6 × 24 kusov
Pripojovacie káble 400 mm mínus, 300 mm plus kábel, 1 × 4 mm2, kompatibilný s MC4
Monokryštalický solárny panel tvorený z multi-zbernicových (multi-busbar) PERC článkov s technológiou half-cell, ktorá ponúka výhody vyššieho výkonu.
Zvláštne záruky výrobcu JA SOLAR
12 rokov záruka výrobcu na produkt.
Záruka výkonu 25 rokov 82,37% menovitého výkonu.
EZ Meter SMART GoodWe
Merací modul je nevyhnutný pre správny chod meniča a slúži na meranie smeru, rozsahu výkonu a prúdu, ďalej potom riadi prevádzku meniča cez komunikáciu RS485.
Solárna batéria PYLONTECH US2000C plus 2.4 kW
Základom tejto batérie je 15 článkov LiFePO4, s nominálnym napätím 48V a celkovou kapacitou 2,4 kWh.
Batérie je možné ľahko spájať paralelne do väčších celkov, maximálny adresovateľný počet je 16 ks(38 kWh).
Nový typ inteligentnej batérie, ktorá je určená pre malé a stredné hybridné systémy.
Ochrana voči prebitiu, podvybitiu, vysokému prúdu a teplote bloku
Nominálne napätie batérie: 48V DC
Nominálny prúd jedného bloku: 25A
Maximálny prúd jedného bloku: 50A
Kapacita batérie: 50Ah / 2,4kWh
Nabíjacie napätie: 52,5V-53,5V
Vybíjacie napätie: 44,5V - 53,5V

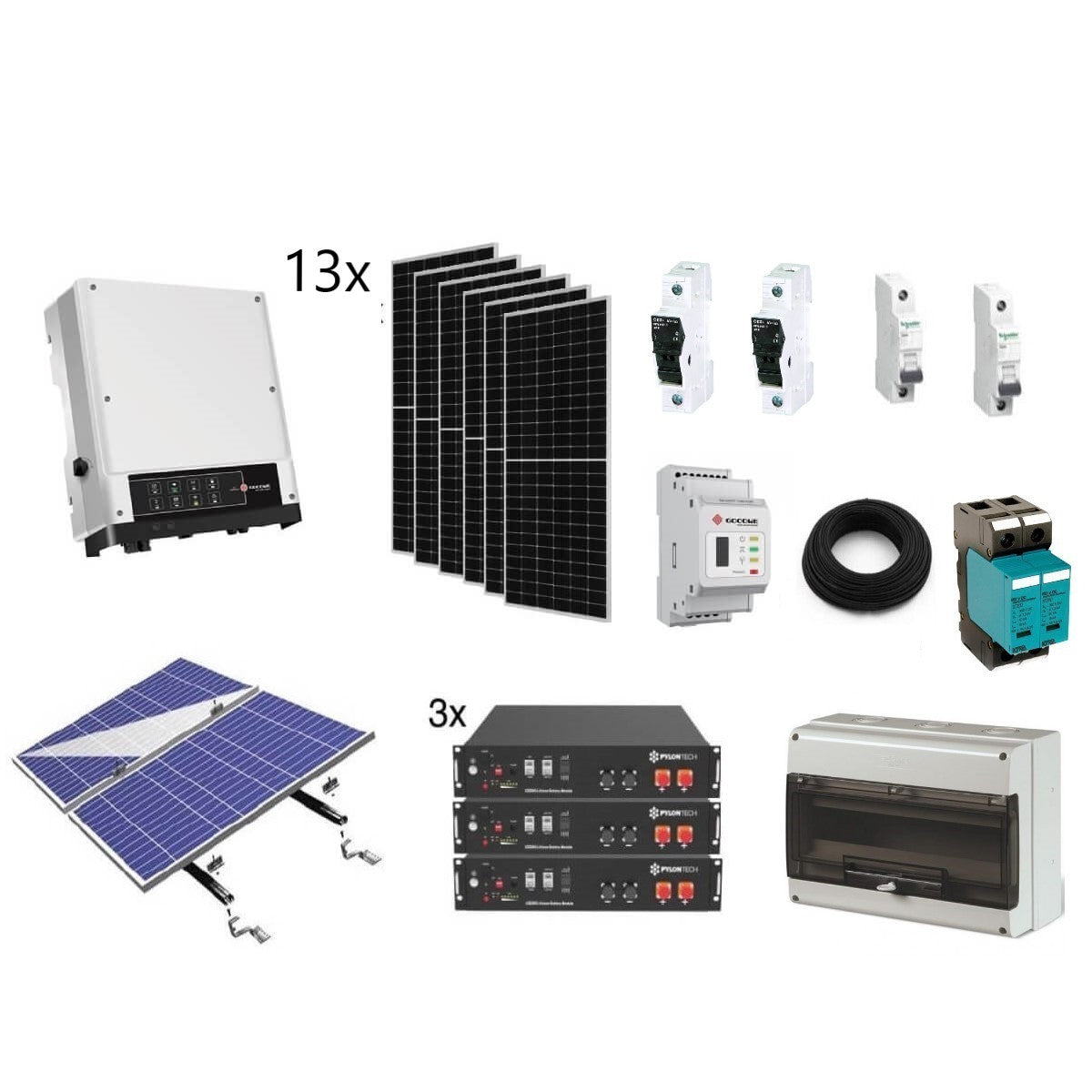

Schéma zapojenia systému
-14x Solárny panel JA Solar 455Wp
-Hybridný menič GoodWe 5048-EM 5000W 230V/48V
-3x Solárna batéria PYLONTECH US2000C plus 2.4 kW
-Konštrukcia na šikmú taškovú strechu
-EZ Meter SMART GoodWe
-40m Solárny kábel 6 mm2 čierny

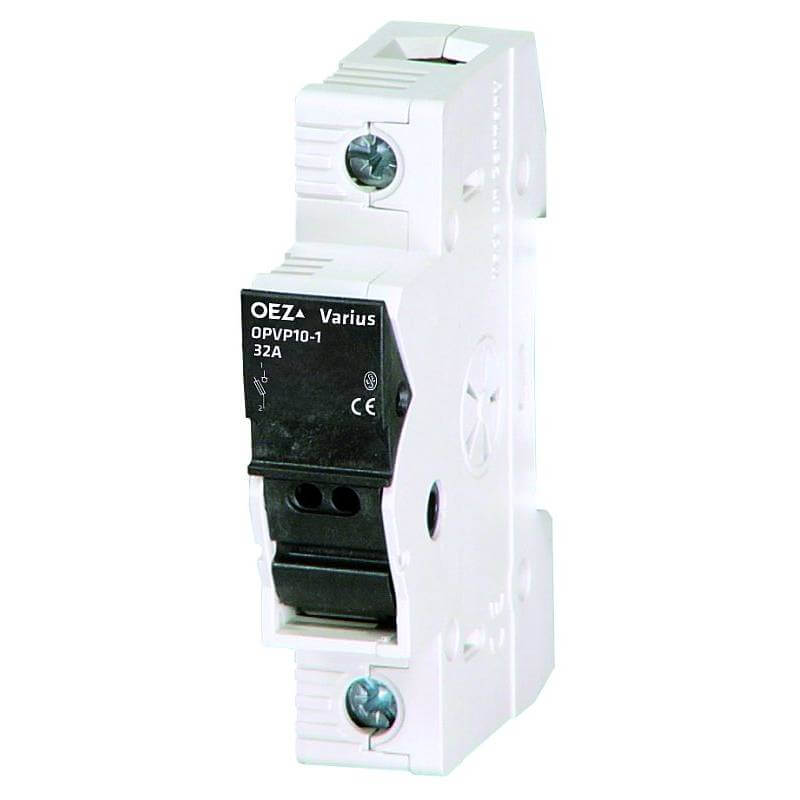

-2x Poistný odpínač k fotovoltaickému panelu 12A

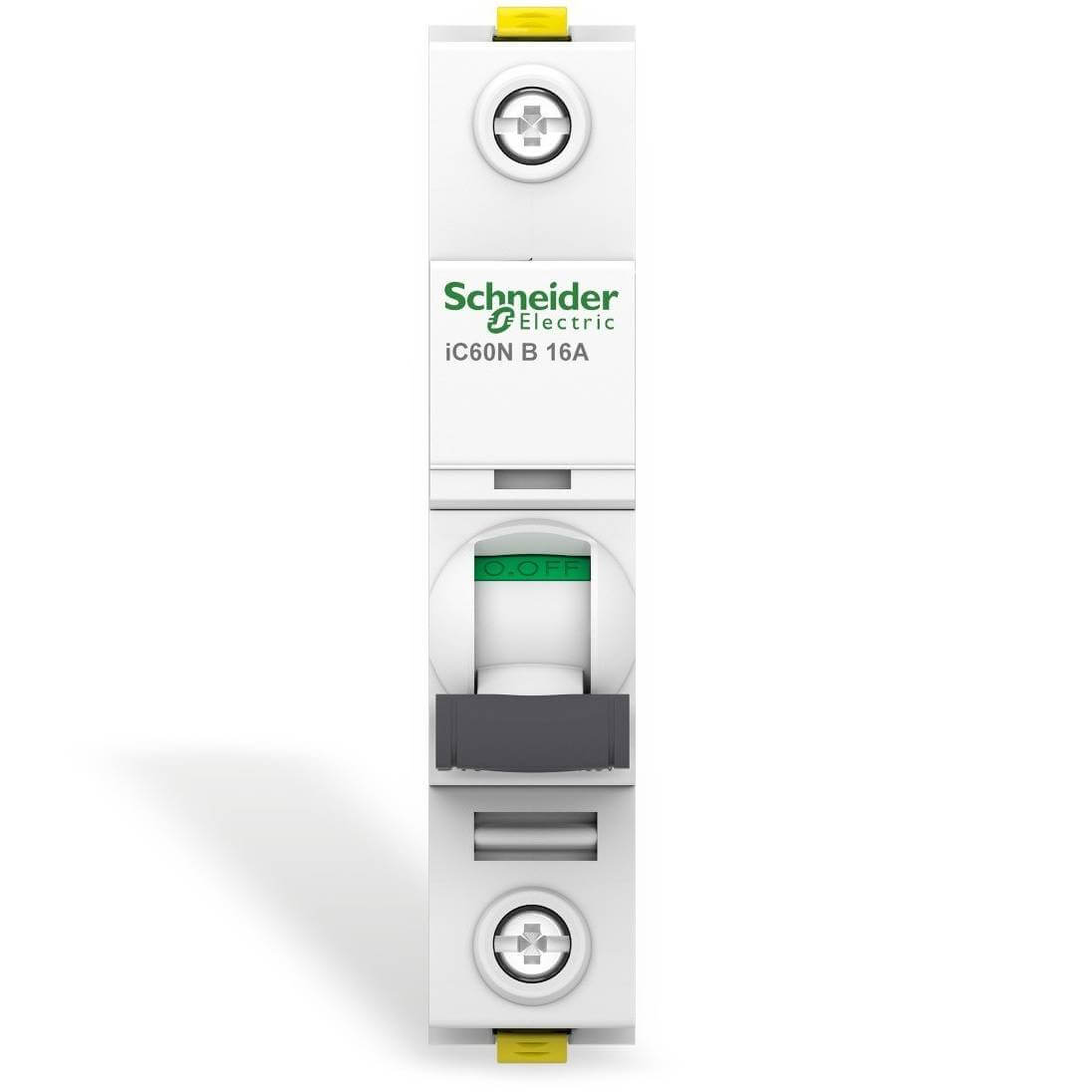

-2xAC istič 25A

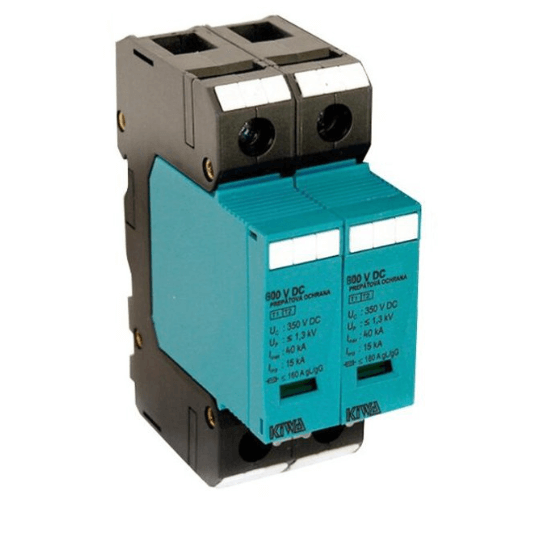

-DC Prepäťova ochrana 600V
