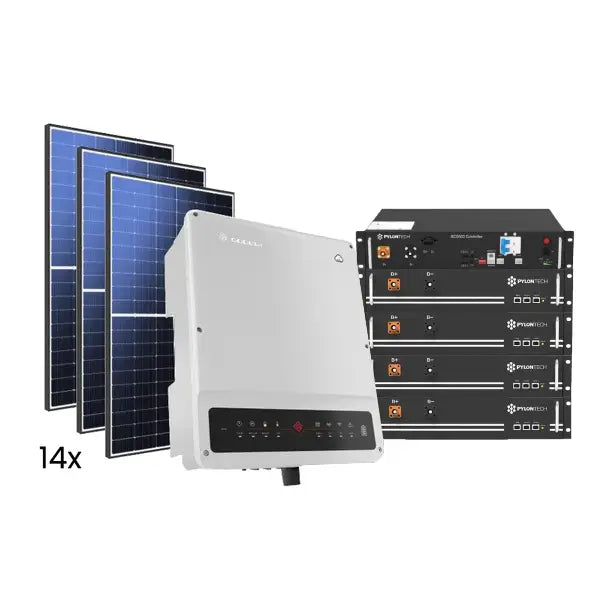

Hybridný 6,4kWp GoodWe solárny systém - 3f

Ako funguje?

Solárne panely vyrábajú elektrinu na okamžité použitie. Prebytky sa ukladajú do batérie na neskoršie využitie alebo v prípade potreby odosielajú do siete. Pri výpadku distribučnej siete systém automaticky prepne na batériu a napája vybrané spotrebiče.

Čo dokáže napájať?

✅ Bežné domáce spotrebiče (chladnička, osvetlenie, televízor, internet, počítač).

✅ Menšie elektrické zariadenia (čerpadlá, klimatizácia, nabíjačky).

✅ Pri výpadku siete zabezpečí chod dôležitých spotrebičov.

Pre koho je vhodný?

Pre domácnosti a firmy, ktoré chcú efektívne využívať solárnu energiu, minimalizovať závislosť od distribučnej siete a mať možnosť záložného napájania. Systém umožňuje reguláciu prietokov do siete a budúce rozšírenie batériovej kapacity.

Typ konštrukcie :

Pri výbere konštrukcie pre solárny systém je dôležité zohľadniť typ strechy vašej domácnosti alebo charakter miesta, kde plánujete inštaláciu. Každý typ konštrukcie má svoje špecifiká a je prispôsobený rôznym požiadavkám. Nižšie nájdete odkazy s podrobným popisom jednotlivých konštrukčných riešení, ktoré ponúkame. Tieto informácie vám pomôžu vybrať najvhodnejšie riešenie pre váš projekt.

1. Konštrukcia na šikmú falcovú strechu
2. Konštrukcia na šikmú škridľovú strechu
3. Konštrukcia na rovnú strechu (klasická)
4. Konštrukcia na rovnú strechu (záťažová)
5. Konštrukcia na šikmú plech. strechu / asfaltový šindel

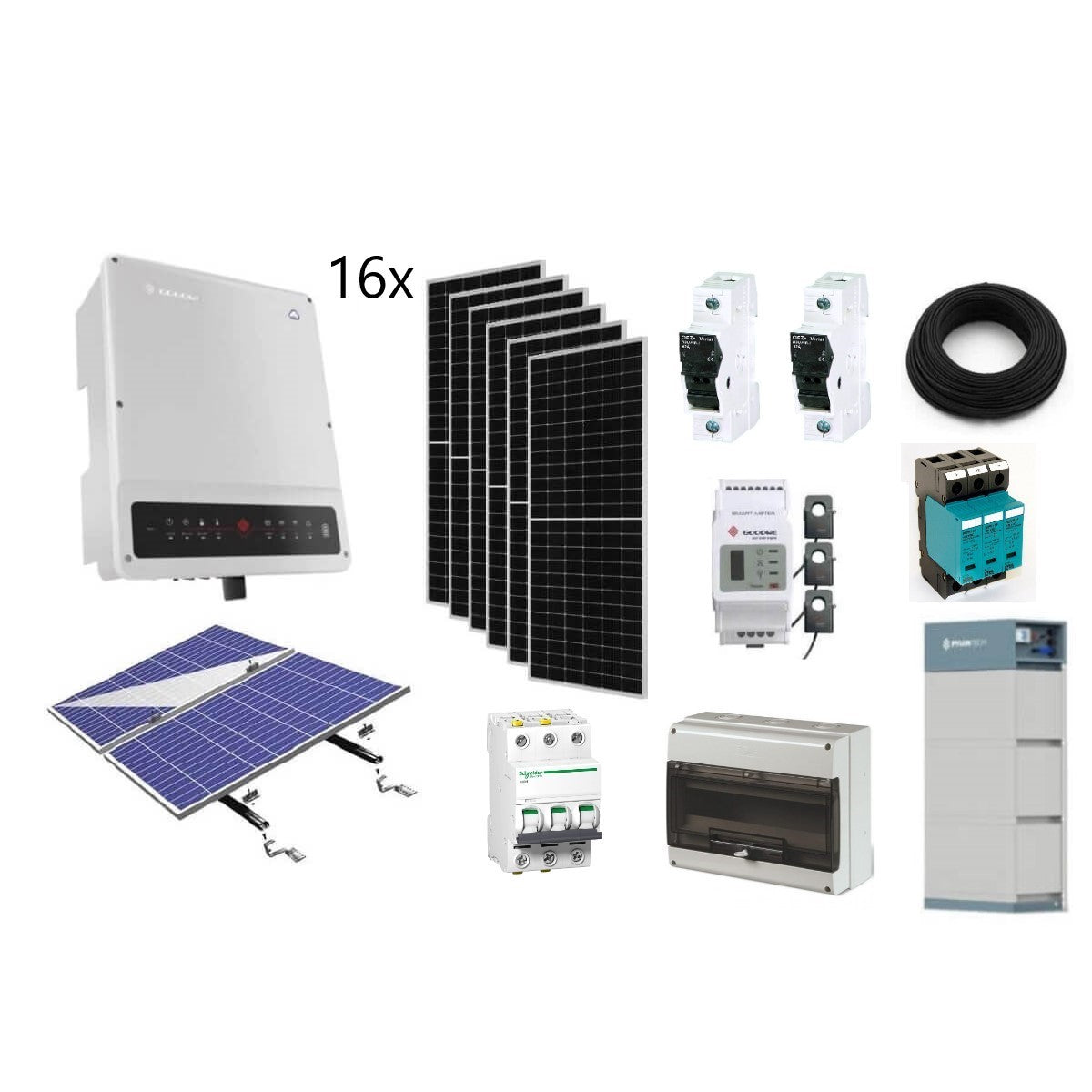

Systém obsahuje :

• 14x Solárny panel Phono Solar 460Wp
• Menič GoodWe GW10K-ET 3F
• Solárna batéria Pylontech Force H2 10,7kWh
• EZ meter SMART GoodWe
• 20m Solárny kábel 6 mm2 čierny
• 20m Solárny kábel 6mm2 červený

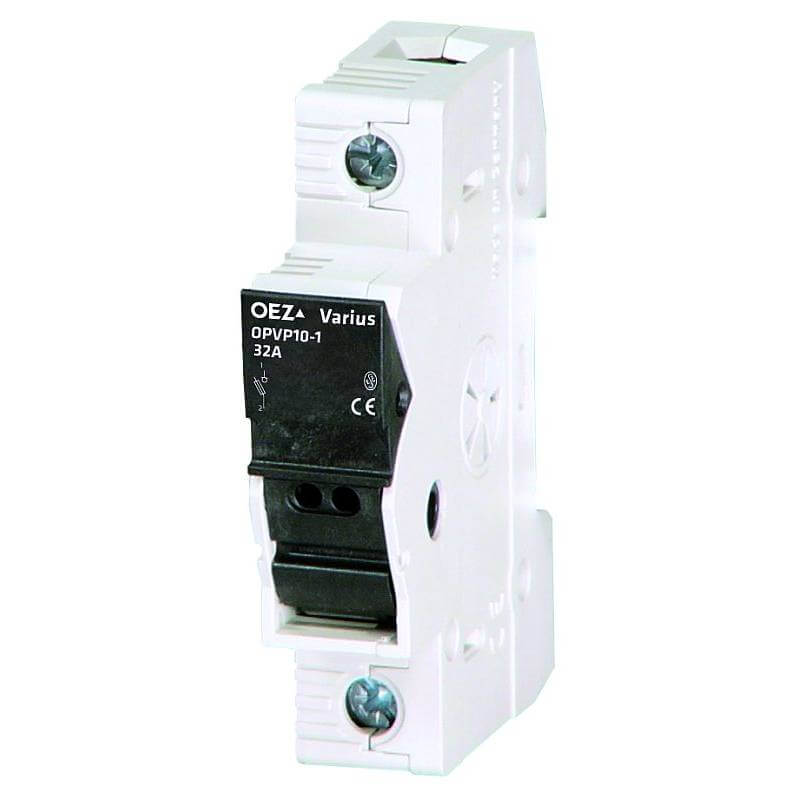

• 4x Poistkový odpínač 12A
• 4x Valcová poistka 12A

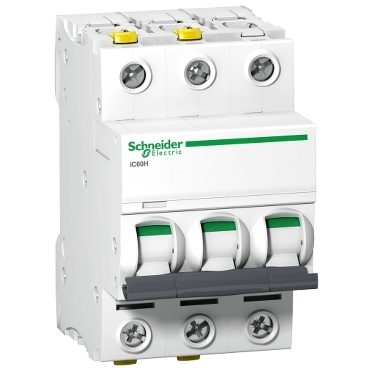

• 3x 3f AC istič 16A

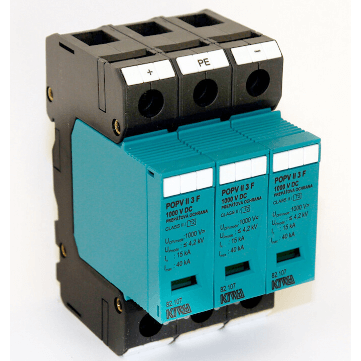

• 2x DC Prepäťová ochrana 1000
• 3-plohový prepínač

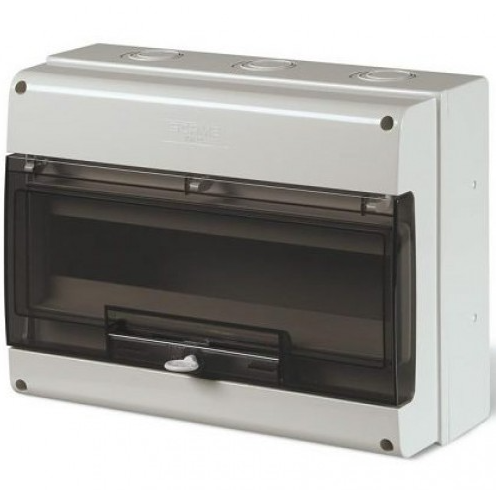

• Rozvodnica plastová 32M
• 2x MC4 konektory

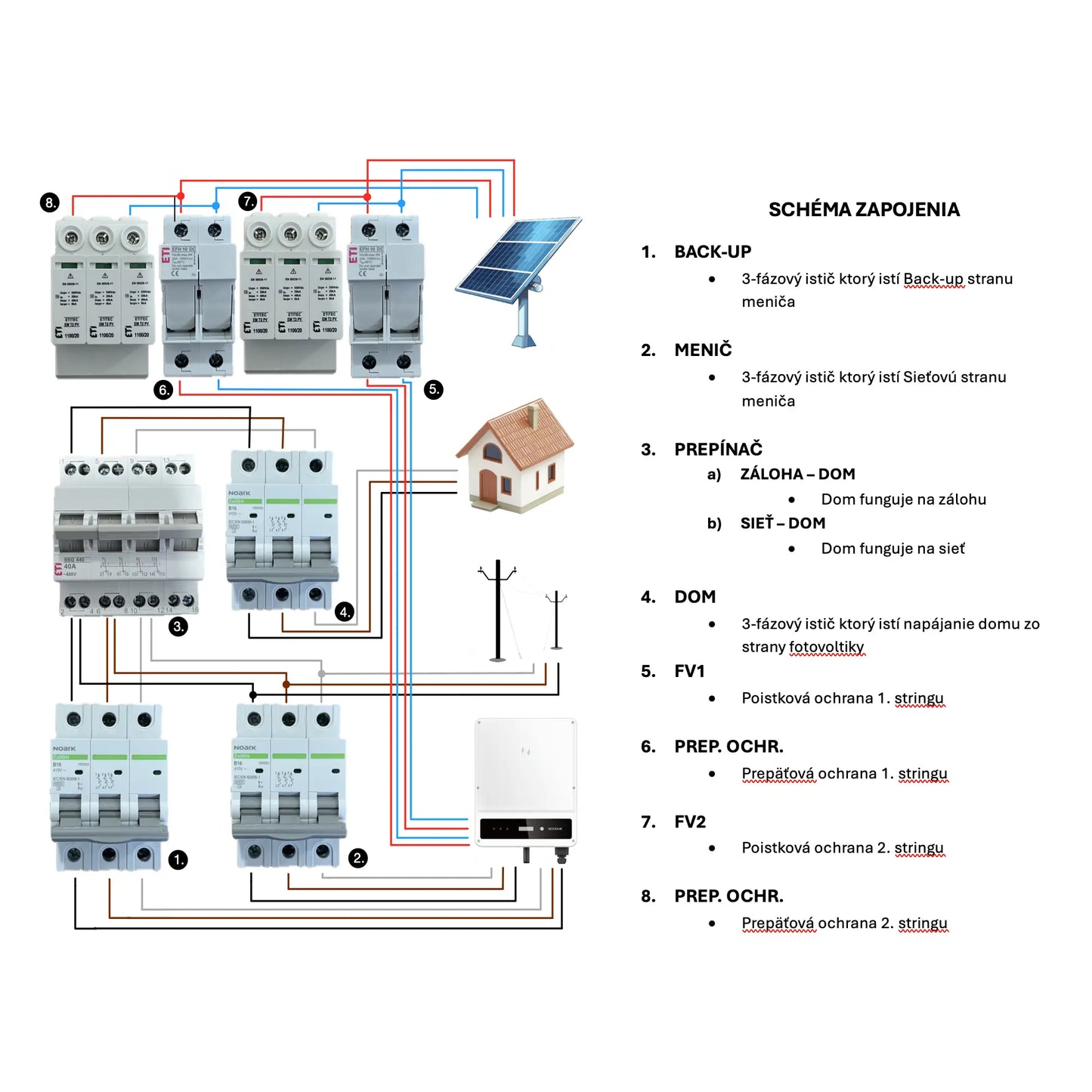

• Schéma zapojenia

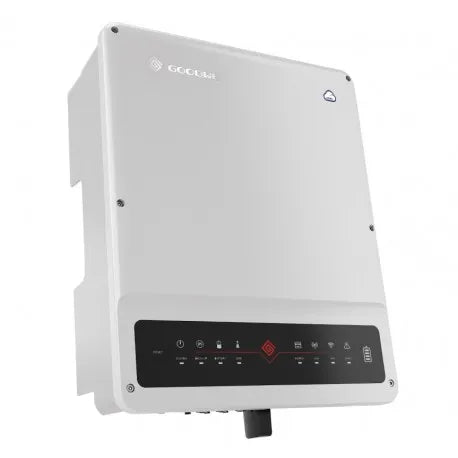

Hybridný menič GoodWe GW10K-ET 3F

Vstupné parametre z FV :

• Max. vstupný výkon z FV (Z) 13000
• Max. DC vstupné napätie (V) 1000
• Rozsah MPPT (V) 200 ~ 850
• Rozsah MPPT pri plnom zaťažení (V) 460 ~ 850
• Štartovacie napätie (V) 180
• Menovité DC vstupné napätie (V) 620
• Max. jednosmerný prúd (A) 11/11
• Max. skratový prúd (A) 13,8 / 13,8
• Počet MPPT regulátorov 2
• Počet stringov na MPPT 1/1

Špecifikácie batérie:

• Typ batérie Li-Ion
• Rozsah batérií (V) 180 ~ 550
• Max. nabíjací prúd (A) 25
• Max. vybíjací prúd (A) 25
• Nabíjací systém pre Li-Ion Auto-adaptačné s BMS

Informácie o AC výstupe (Sieť) :

• Menovitý AC výkon do rozvodnej siete (VA) 10000
• Max. zdanlivý výstupný výkon do rozvodnej siete (VA) 11000
• Max. zdanlivý príkon z rozvodnej siete (VA) 15000
• Menovité výstupné napätie (V) 400/380, 3L / N / PE
• Menovitá výstupná frekvencia (Hz) 50/60

Informácie o AC výstupe (Záloha) :

• Max. zdanlivý výstupný výkon (VA) 10000
• Špičkový zdanlivý výkon (VA) 16500,60 sek
• Max. výstupné napätie (A) 16,5
• Menovitý výstupný napätie (V) 400/380
• Menovitá výstupná frekvencia (Hz) 50/60

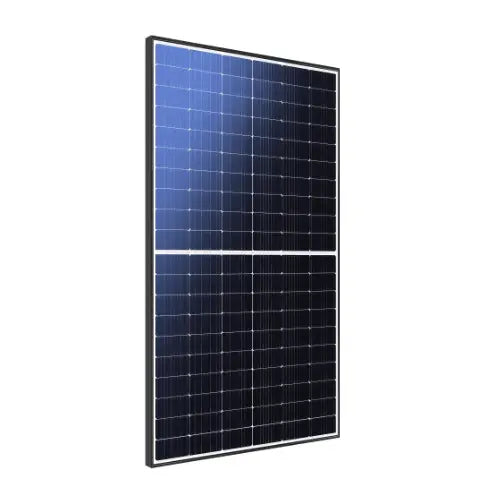

Solárny panel Phono Solar 460Wp

• Výkon: 460 W
• Účinnosť: 21,25
• Farba rámu: čierna
• Rozmery: 1909x1134x30 mm
• Hmotnosť: 24,0 kg
• Trieda ochrany: IP68
• Originálny konektor MC4 Evo2 od spoločnosti Stäubli
• Snehové zaťaženie: 5 400 Pa
• Zaťaženie vetrom: 2 400 Pa
• Teplotný koeficient: -0,350 %/°C

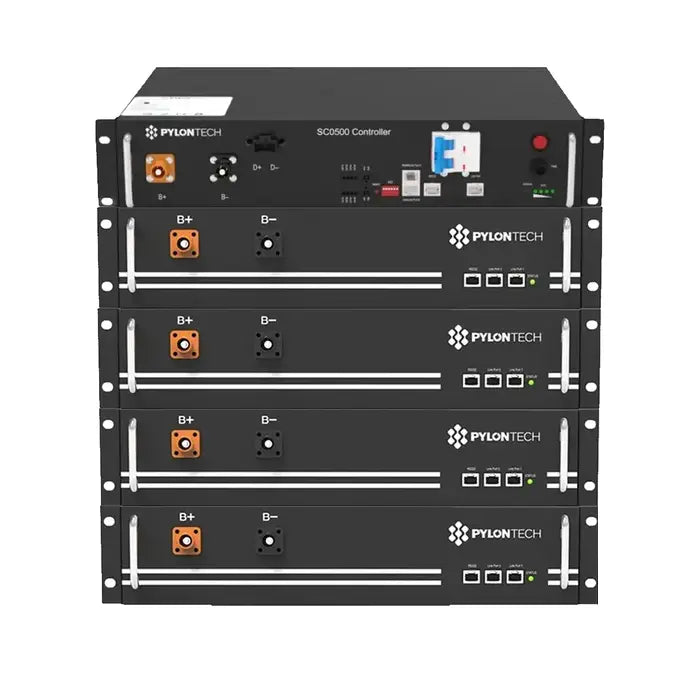

Batéria Pylotech Force H2 10,7 kWh

• Panelový dizajn
• Stupeň ochrany IP55
• Záruka 10 rokov
• Kapacita batérie: 10,65 kWh
• Využiteľná kapacita batérie: 9,59 kWh
• Lítium-železo-fosfátová technológia (LFP)
• Menovité napätie 288 V
• Nabíjací/vybíjací prúd: 18.5 A
• Hmotnosť: 117 kg
• Stupeň ochrany: IP 55
