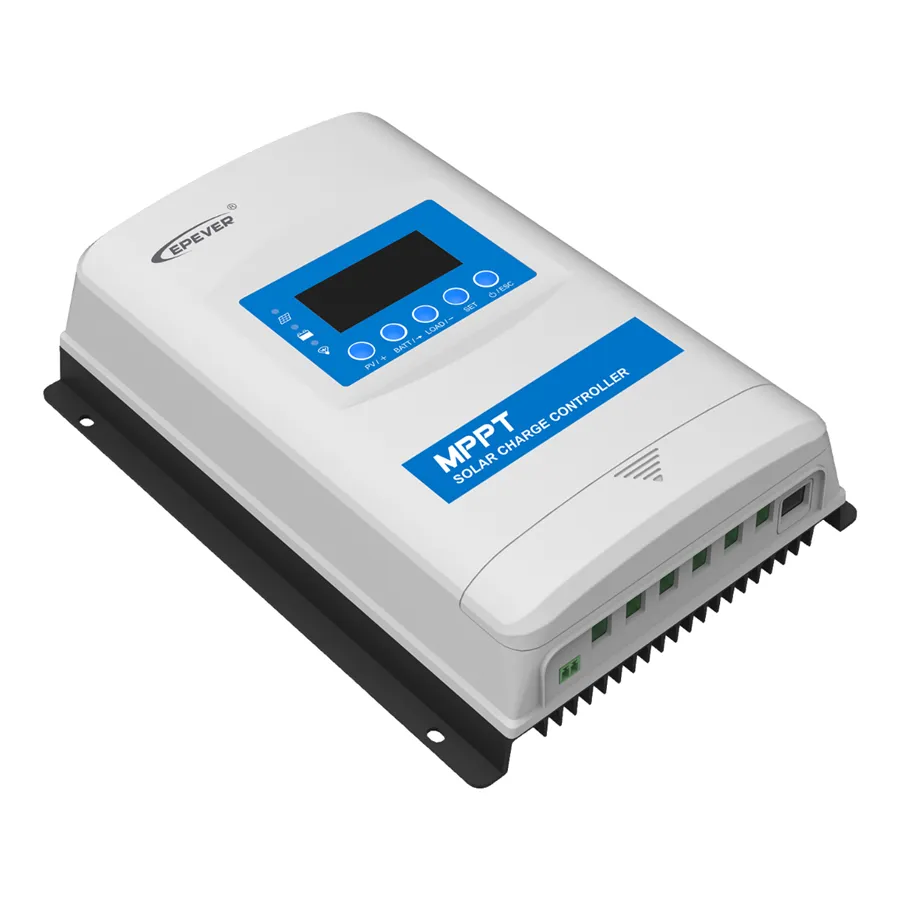

MPPT regulátor EPsolar 100VDC/ 30A série XTRA - 12/24V

Nová generácia regulátorov MPPT série XTRA-N G3 BLE so zabudovaným rozhraním Bluetooth je ideálna pre ostrovné systémy s napätím panelov do 100 V a maximálnym nabíjacím výkonom 30 A. Batéria 12/24 V, FV max. 390/780 Wp.

Tento solárny regulátor je vhodný pre širokú škálu ostrovných aplikácií, ako sú chaty, domy atď. Je vhodný aj na použitie vo vozidlách vďaka možnosti uzemnenia na mínusový pól.

Priamo v regulátore MPPT je integrovaný multifunkčný displej na jednoduché monitorovanie systému a možné nastavenie prevádzkových parametrov vrátane kontrolných LED.

Zabudované rozhranie Bluetooth umožňuje monitorovanie a nastavovanie regulátora bez potreby ďalších komponentov.

Regulátor pracuje ako invertor, čo znamená, že dokáže spracovať vyššie vstupné napätie a nižší prúd na nižšie napätie/zvýšiť prúd s vysokou účinnosťou. Môžeme teda použiť prakticky akýkoľvek solárny panel. Regulátor je kompatibilný s olovenými a lítium-iónovými batériami.

Solárny regulátor je vybavený najnovšou technológiou MPPT (Maximum Power Point Tracking) - sledovanie bodu maximálneho výkonu so sofistikovaným sledovacím algoritmom, pri ktorom solárny modul pracuje pri ideálnom napätí, ktoré solárny modul dokáže vyrobiť pri najvyššom dostupnom výkone. V porovnaní s bežným regulátorom PWM zvyšuje technológia MPPT účinnosť nabíjania približne o 30 %.

Maximálny nabíjací výkon do batérie tohto modelu je 30 A, čo zodpovedá výkonu panela 390 Wp, ak máte 12V batériu, alebo 780 Wp, ak máte 24V batériu. V prípade, že panel bude poskytovať vyšší výkon, potom ho regulátor obmedzí len na jeho nominálny maximálny výkon. Výkon FV panelov nesmie byť vyšší ako 1,5-násobok menovitého výkonu regulátora!

Solárne panely môžu byť zapojené do série, ale ich výstupné napätie naprázdno, označované ako Voc, nesmie nikdy prekročiť hodnotu napätia naprázdno Voc 100V - prekročenie tejto hodnoty trvalo poškodí regulátor (tu treba brať do úvahy, že napätie solárneho panelu sa zvyšuje s klesajúcou teplotou okolia a hodnota Voc uvedená v parametroch solárneho panelu je pri 25C. Preto neodporúčame, aby hodnota uvedeného Voc prekročila 90 V)

Nastavenie parametrov regulátora (hlavne typu použitej batérie) sa vykonáva pomocou zabudovaného LCD displeja verzie XDS2 alebo externého displeja MT52 (nie je súčasťou regulátora), prípadne prostredníctvom zabudovaného Bluetooth.

Základné funkcie:

• Vysokokvalitné komponenty ST alebo IR s nízkou poruchovosťou.
• Pokročilá technológia MPPT a veľmi vysoká rýchlosť sledovania, účinnosť až 99,5 %.
• Maximálna účinnosť DC/DC až 98,5 %; účinnosť pri plnom zaťažení je 97,2 %.
• Pokročilý riadiaci algoritmus MPPT
• Presná detekcia a sledovanie špičkového bodu výkonu vo viacerých špičkách
• Širšie prevádzkové napätie MPP (maximálny výkonový bod) na optimalizáciu využitia fotovoltiky
• Podpora viacerých typov batérií vrátane lítiových
• Nastavenie parametrov napätia batérie na displeji
• Kompenzácia teploty batérie
• Automatické zníženie nabíjacieho výkonu pri prehriatí
• Zabudované rozhranie Bluetooth
• Nastavenie parametrov prostredníctvom počítačového softvéru, aplikácie alebo displeja
• Funkcia konštantného výstupného napätia
• Komplexná elektronická ochrana
• Prevádzkové režimy pre viaceré záťaže
• Prachotesné a vodotesné vyhotovenie s krytím IP33
• Nízka vlastná spotreba (menej ako 10 mA)

Prehľad ochrany:

• Nadprúd PV
• PV skrat
• Prepólovanie PV
• Obrátená polarita batérie
• Prepätie batérie
• Nadmerné vybitie batérie
• Prehriatie batérie
• Nízka teplota lítiovej batérie
• Skrat záťaže
• Preťaženie záťaže
• Prehriatie regulátora

Technické údaje:

• Menovité napätie batérie: 12/24 V.
• Menovitý nabíjací prúd: 30 A
• Rozsah prevádzkového napätia: 8~32V
• Menovitý nabíjací výkon: 390W/12V, 780W/24V
• Maximálna účinnosť konverzie: 98,60%
• Rozmery (D x Š x V): 230 × 165 × 63 mm
• Koncovky: 6AWG (16 mm2)
• Čistá hmotnosť: 1,30 kg
• Rozsah pracovných teplôt: -25 ℃ ~ +50 ℃
• Relatívna vlhkosť: ≤95 %, N.C.
• IP33
