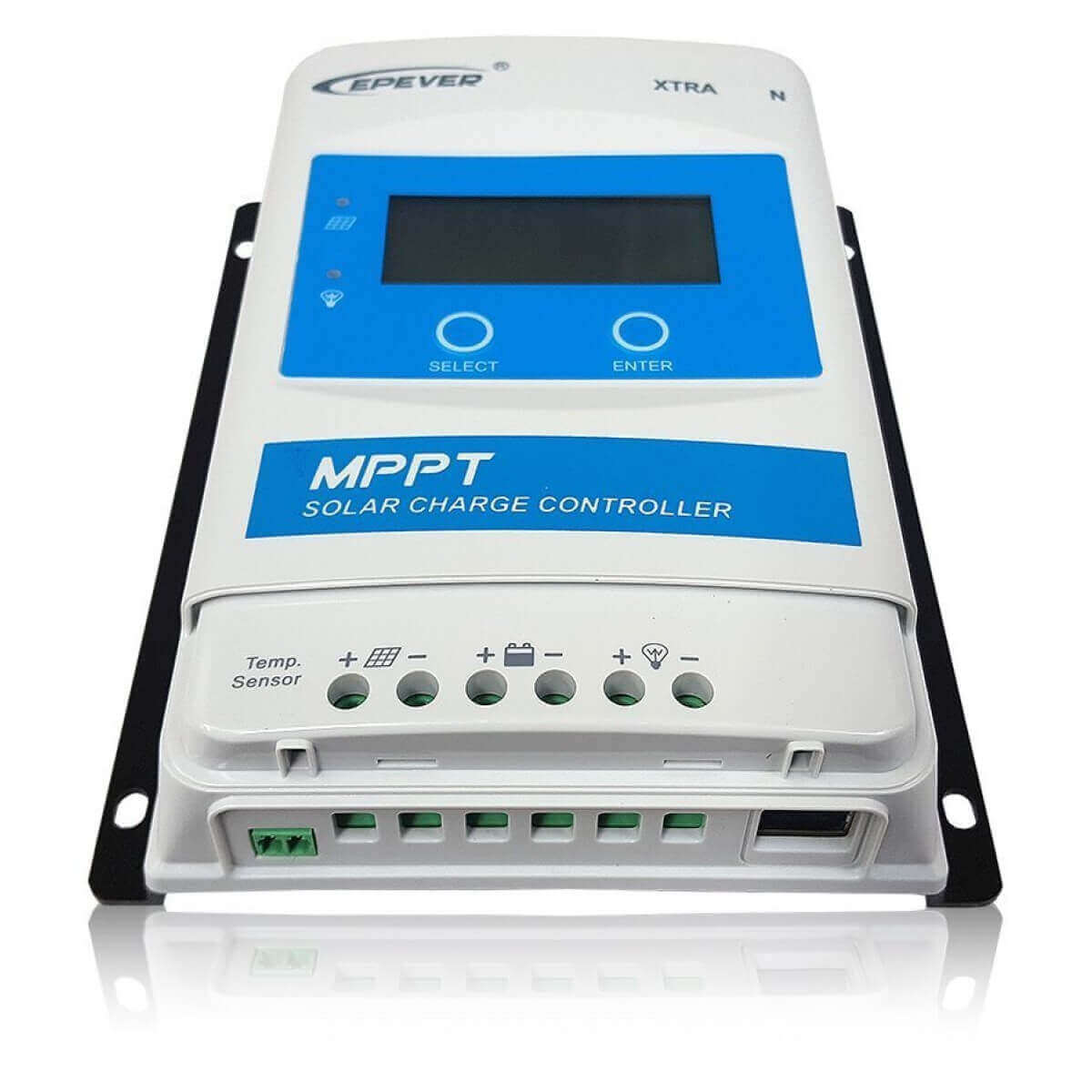

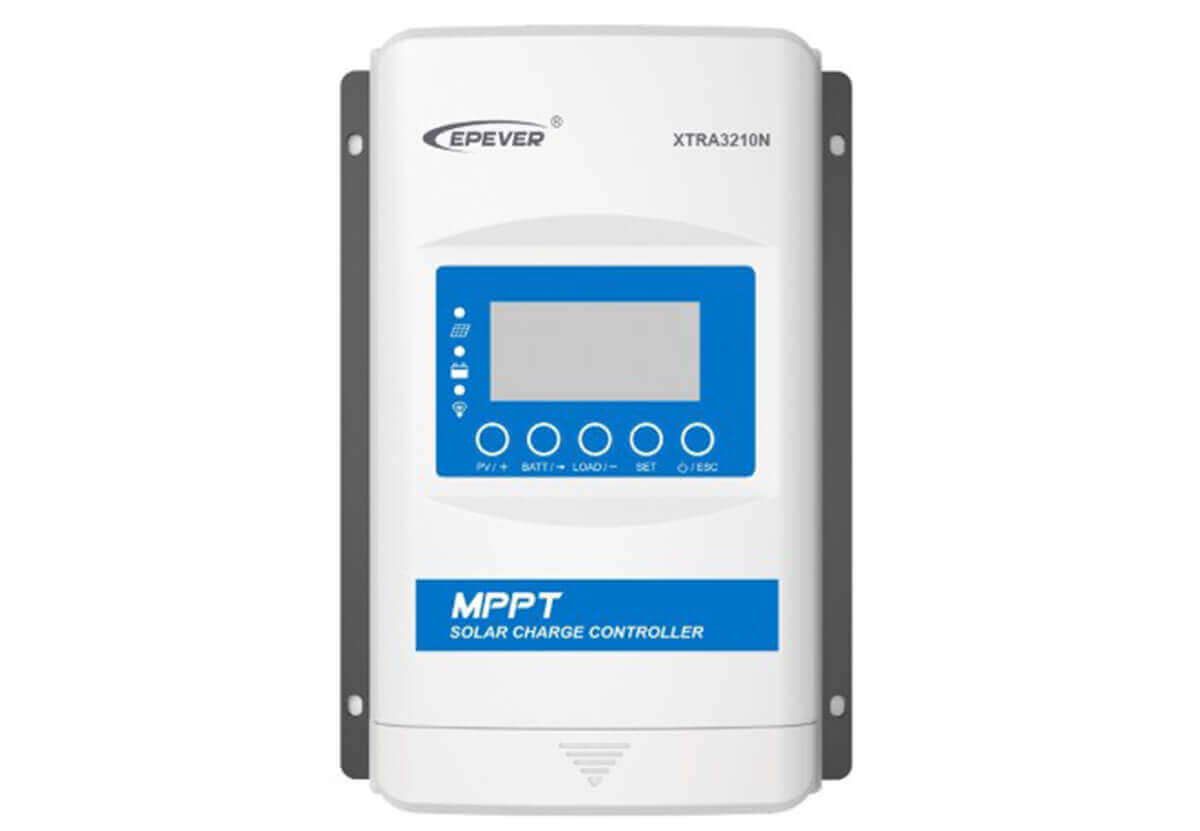

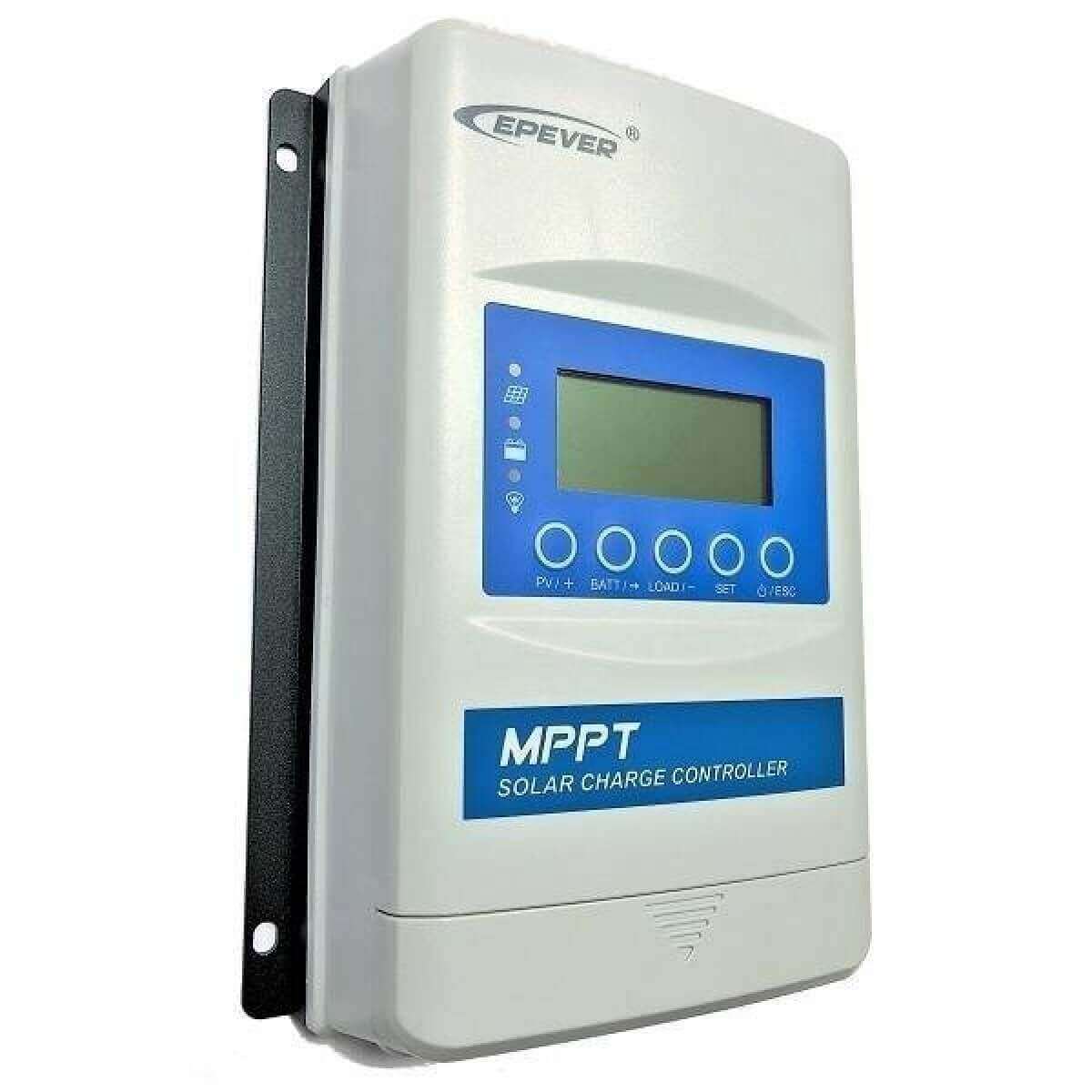

MPPT regulátor EPsolar 150VDC/ 40A série XTRA - 12/24/48V

MPPTy regulátor EPEVER XTRA - nový solárny regulátor solárny prináša vysokú kvalitu a najväčšiu výbavu pre ostrovné systémy s napätím panelov až 150 V a najväčší nabíjacím prúdom 40 A. 12/24, FV max 520/1040 / 2080Wp.

Tento solárny regulátor je vhodný pre veľkú chatu s mnohými ostrovnými aplikáciami, ako sú domy a pod.

Maximálny nabíjací výkon do batérie tohto modelu je 40A čo zodpovedá výkonu panelu 520 Wp ak máte 12V batériu, alebo 1040 Wp ak máte 24V batériu, alebo 2080Wp ak máte 48V batériu. V prípade že bude panel dávať vyšší výkon, potom ho regulátor len obmedzí na svoj nominálny max. Výkon. Výkon FV panelov nesmie byť vyšší ako 1,5 násobok nominálneho výkonu regulátora!



Solárne panely môžete prepínať do série, výstupné napätie na prázdno označované ako ich napätie však nesmie byť nikdy použité ako napätie na prázdno Voc 150V - prekročenie tejto hodnoty regulátora trvalo poškodia (tu je potrebné, že s klesajúcou okolitou zvýšenou zvyšuje napätie solárneho panelu a hodnoty Voc uvedená v parametroch solárneho panelu je pri 25C preto dostupná, aby hodnota uvedeného Voc prekračovala 138V.



Nastavenie parametrov regulátora (hlavne sa jedná o typ používanej batérie) sa vykonáva pomocou vstavaného LCD, alebo   externého displeja MT50   - nie je súčasťou regulátora

Nastavenie parametrov a monitoringu môžete tiež použiť na Vašom PC - budete k tomu potrebovať len   EPsolar USB komunikačný kábel   a softvér, ktorý si môžete stiahnuť dole na tejto karte produktu. Monitorovať a nastavovať môžete tiež pomocou mobilného telefónu / tabletu. K tomu budete potrebovať   bluetooth modul BLE-01  .

EPsolar je dnes prakticky najväčší výrobca solárnych regulátorov a po viac ako ôsmich rokoch vlastných skúseností s jeho produktmi Vám tento model odporúčame, ako vysoko spoľahlivý kvalitný výrobok za rozumnú cenu.

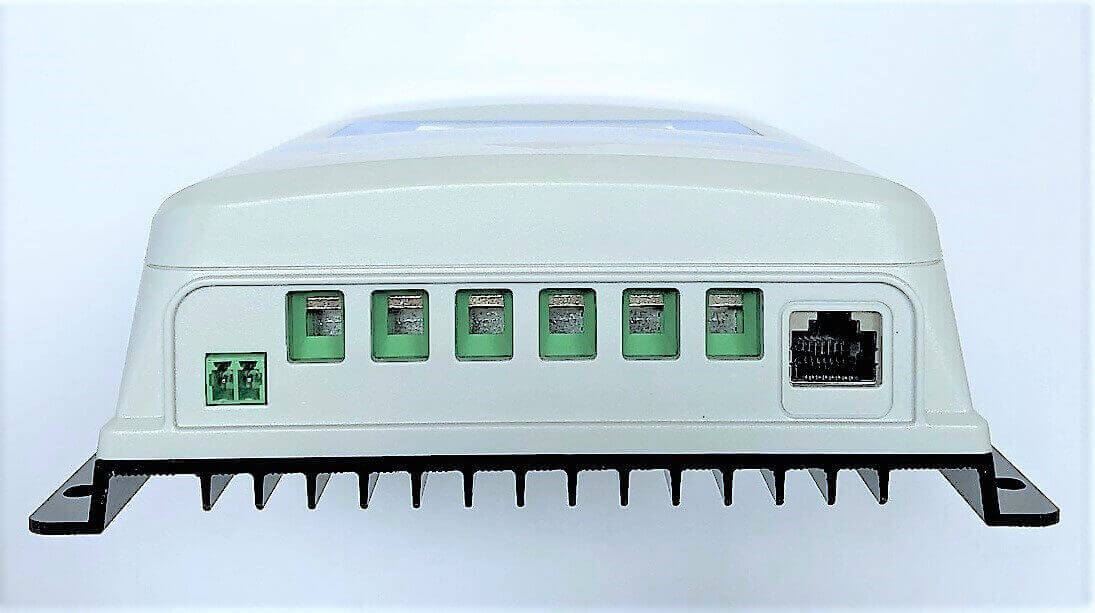

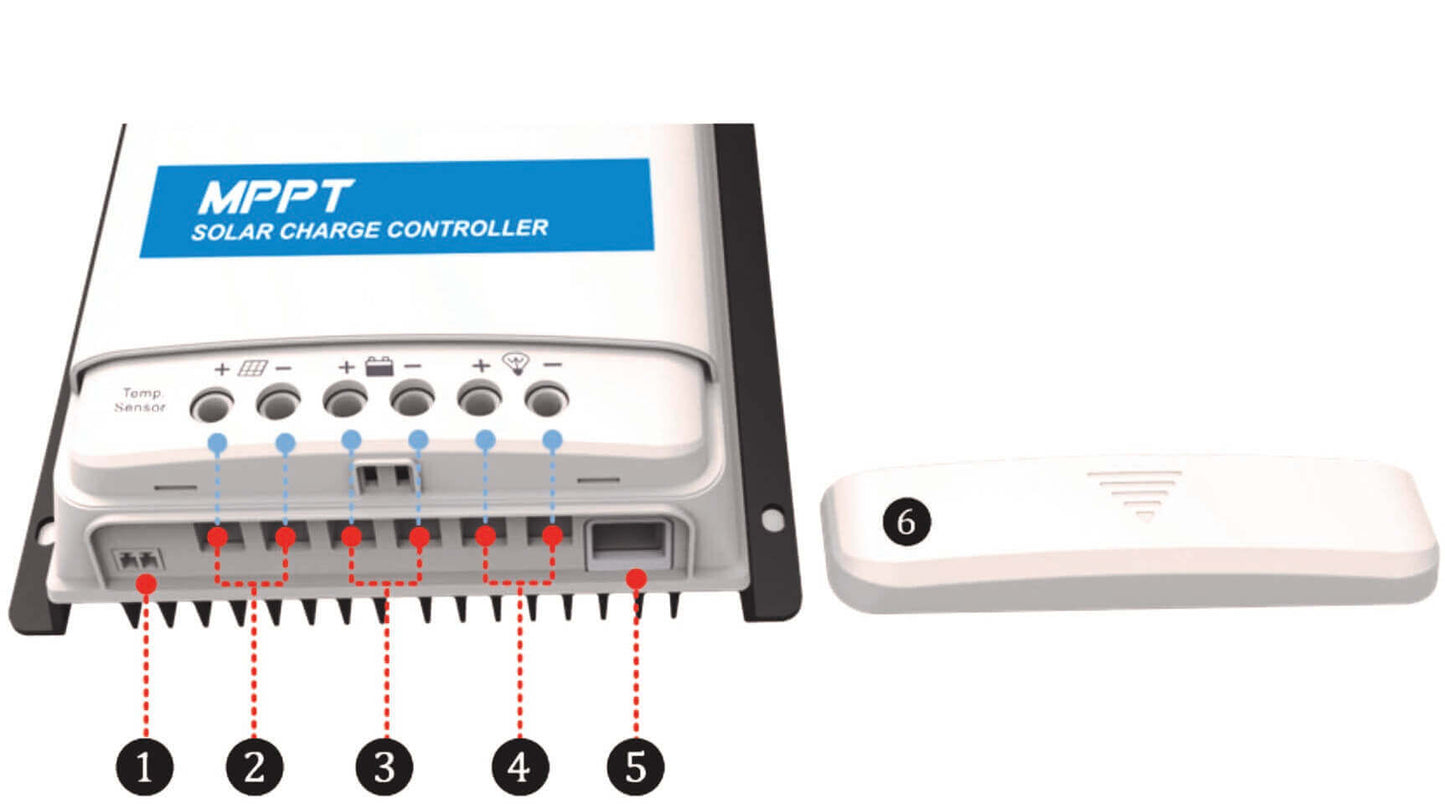

Rýchla inštalácia:

1. K solárnemu regulátoru pripojíme batériu. Na plusový vodič aj my vhodne dimenzovanú DC poistku a to čo najbližšie k pólu batérie (pozícia 3)

2. Pripojte záťaž (pozícia 4)

3. Pripojte solárny panel (pozícia 2)

(Pozícia 1) - možnosť pripojenia externého teplotného čidla

(Pozícia 5) - možnosť pripojenia externého displeja MT-50, USB komunikačného prenosu pre komunikáciu s PC, alebo Bluetooth modul 01 pre komunikáciu s mobilným telefónom / tabletom



Základné vlastnosti:

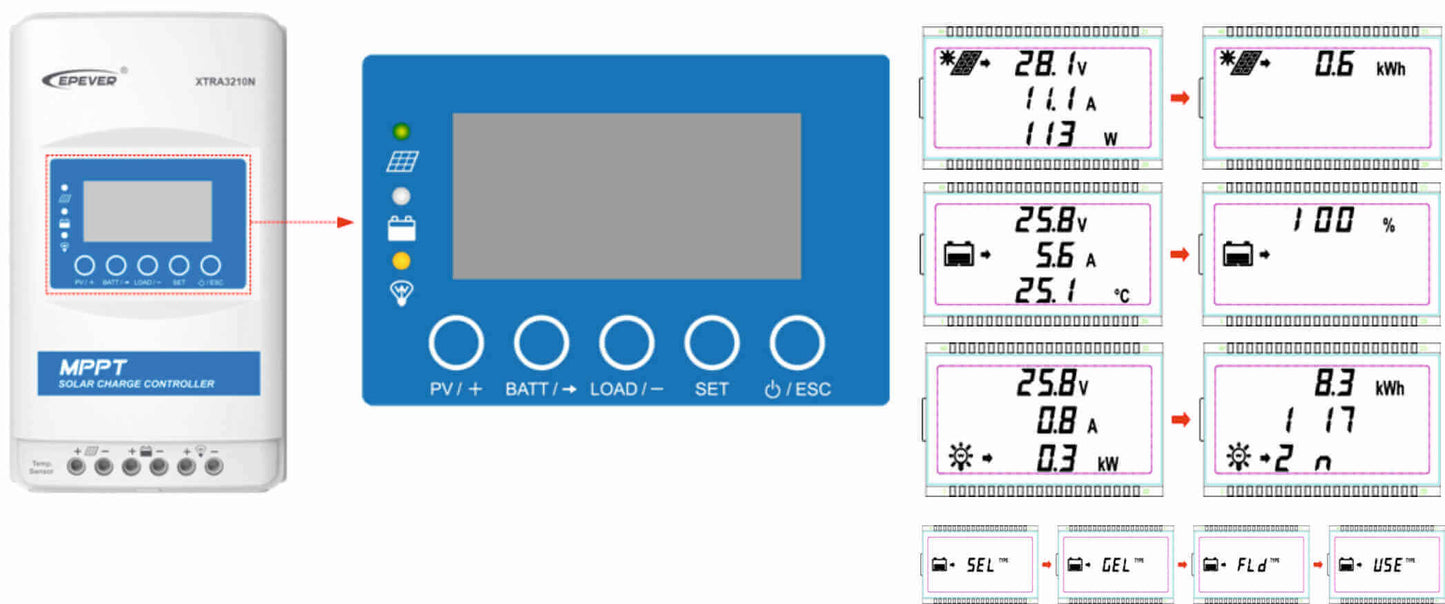

• Multifunkčný vstavaný LCD displej pre kompletný monitoring a nastavenie parametrov

• Vysoký stupeň krytia IP32

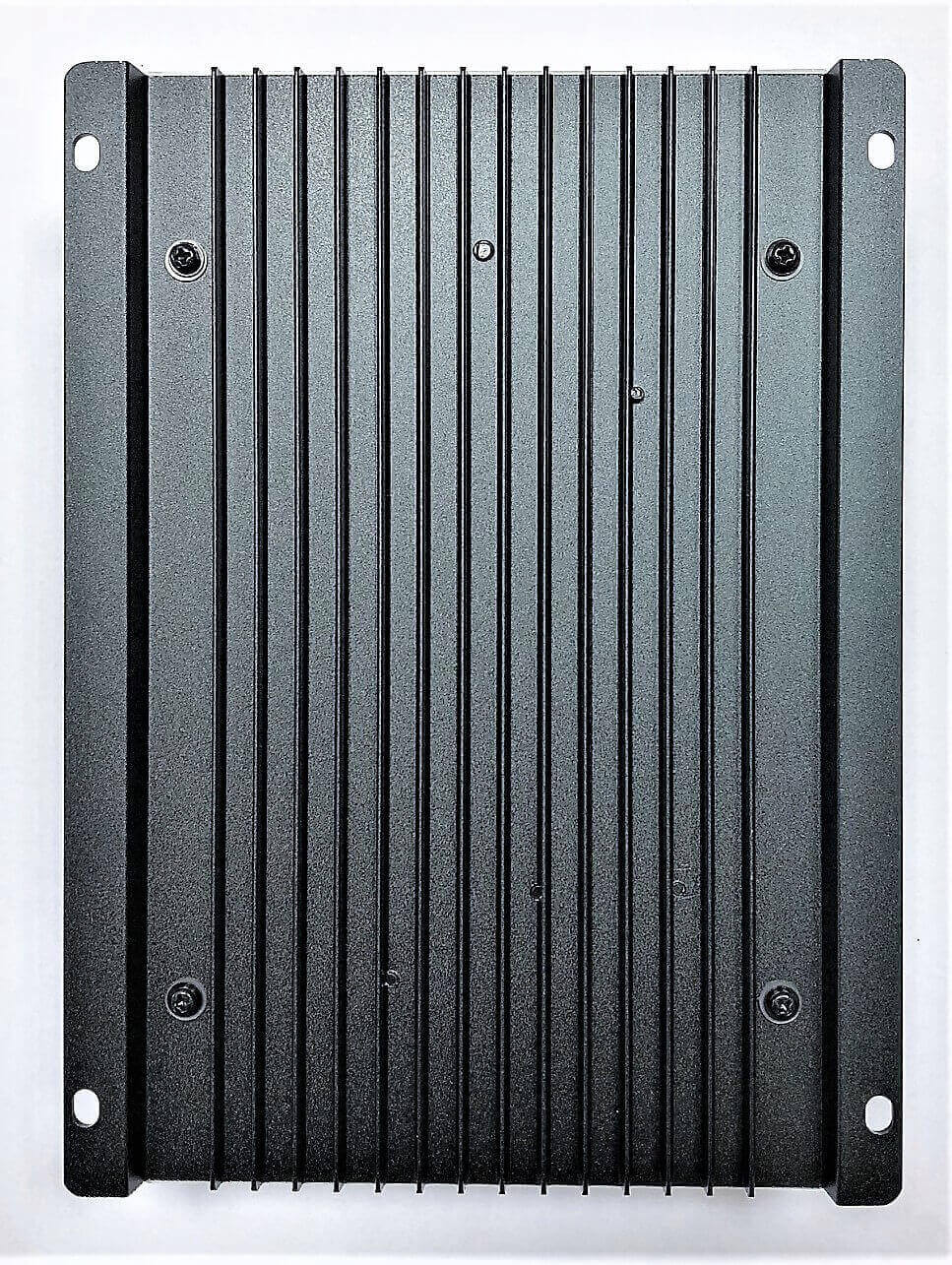

• Plastový predný kryt, zadná časť z vylisovaného hliníka- chladič

• Komunikačný port využíva profesionálneho profesionálneho čipu, ktorý môže poskytnúť napájanie 5VDC a má ochranu proti nadmernému prúdu a skratu.

• Pokročilá technológia MPPT s účinnosťou najmenej 99,5 %

• Veľmi rýchla rýchlosť sledovania a zaručená efektivita sledovania

• Pokročilý riadiaci algoritmus MPPT pre minimalizáciu stratových rýchlostí a stratového času

• Vysoko kvalitné komponenty, zdokonaľujúce výkon systému s maximálnou účinnosťou konverzie 98%

• Presné rozpoznanie a sledovanie maximálneho bodu výkonu

• Automatické obmedzenie nabíjacieho výkonu a prúdu

• Široký rozsah prevádzkového napätia MPP

• Kompatibilný s olovenými a lítium-iónovými batériami

• Funkcia kompenzácie teploty batérie

• Funkcia prevádzkovej štatistiky v reálnom čase

• Funkcia pre zníženie teploty pri prehriatí

• S rozhraním komunikačnej zbernice RS-485 a komunikačným protokolom Modbus je k dispozícii pre splnenie všetkých požiadaviek

• Monitorujte a nastavujte parametre pomocou mobilného telefónu alebo PC

• Rozsiahla elektronická ochrana



Prehľad ochrán:

• FV nadprúd

• skrat FV

• obrátená FV polarita

• obrátená polarita batérie

• Prepätie batérie

• Nadmerné vybitie akumulátora

• Prehriatie batérie

• Nízka teplota lítiové batérie

• Skrate záťaže

• Preťaženie záťaže

• Prehriatie regulátora



Ďalšie technické parametre nájdete v priloženom letáku. dodávka dodávky regulátora je aj podrobný inštalačný CZ manuál.
