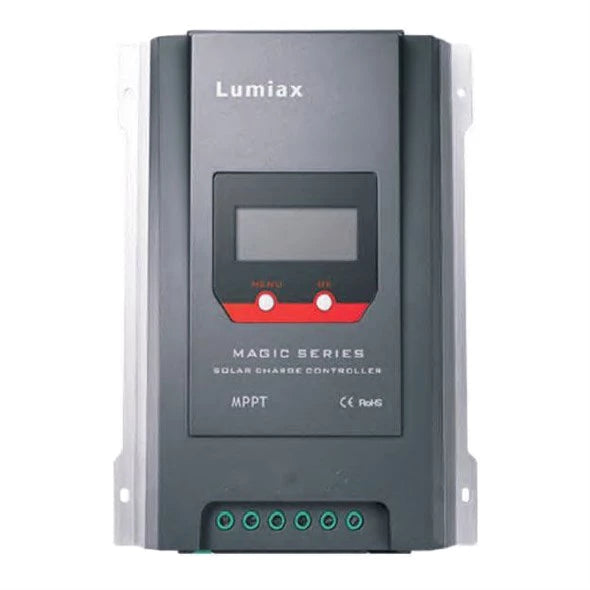

MPPT regulátor Lumiax - MT4010, 12-24V/40A

Regulátor MPPT používa interný menič na nastavenie V-A charakteristiky solárneho panela so zdrojom prúdu tak, aby bola optimálna pre nabíjanie batérie. Dokáže tak využiť energiu zo solárnych panelov oveľa lepšie ako regulátor PWM, ktorý reguluje nabíjanie iba impulzným obmedzením priameho spojenia medzi solárnym panelom a batériou, kde je šírka impulzu úmerná stavu nabíjanej batérie. Inými slovami, regulátor MPPT dokáže generovať ideálne napätie a prúd na nabíjanie batérie z vyššieho napätia a nižšieho prúdu. Napríklad z 30 V a 5 A vygeneruje približne 15 V a 10 A. Účinnosť premeny V-A charakteristiky je zvyčajne vyššia ako 95 %, takže straty sú minimálne a regulátory sa zvyčajne dajú prispôsobiť rôznym typom batérií, aby poskytovali čo najoptimálnejšie nabíjanie.

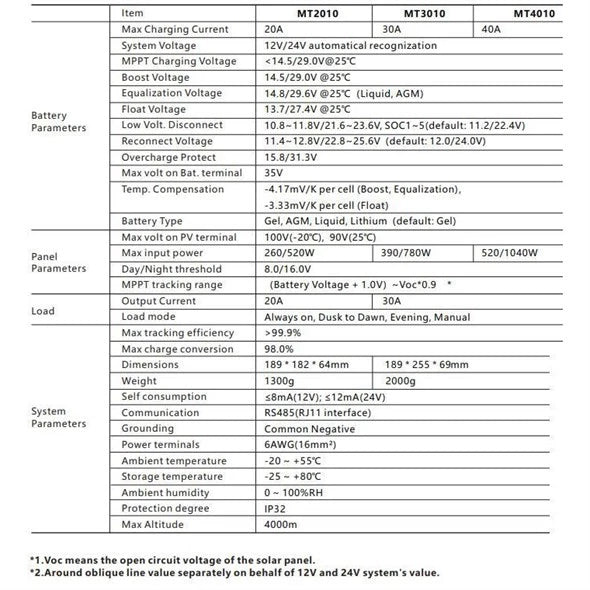

Tech. parametre regulátora :

• Systémové napätie 12 V - 24 V, použiteľné batérie: Pb AGM, Pb AGM GEL, Pb liquid, LiFePO4
• Maximálny výkon FV panelov: 520 W (1040 W-24 V) pre maximálne využitie regulátora. Pri použití výkonnejších panelov sa nevyužije plný výkon, ale funkcia fegulátora zostane zachovaná bez poškodenia.
• Maximálne napätie FV panelov: 100 V (-20 °C), 90 V (+25 °C)
• Maximálny nabíjací prúd: 40 A
• Max. nabíjací prúd: 30 A
• Vlastná spotreba: <8 mA (12V), <12 mA (24V)
• Štvorstupňové nabíjanie Pb batérie (CC, CV-boost, CV-float, CV-equalize).
• CC = nabíjanie s plným výkonom FV panelov až do nastavenej hodnoty konca nabíjania (CV-boost).
• CV-boost = nabíjanie počas 1 - 2 hodín po dosiahnutí svorkového napätia 14 - 15 V (nastaviteľné).
• CV-equalize = nabíjanie so zvýšeným napätím na premiešanie tekutého elektrolytu - voliteľné len pre batérie s tekutým elektrolytom.
• CV-float = nabíjanie s udržiavacím napätím 13,5-13,8 V (nastaviteľné)
• Výber typu batérie: s tekutým dielektrikom, AGM, AGM GEL, LiFePO4
• LCD displej na nastavenie a monitorovanie prevádzkových parametrov
• Teplotná kompenzácia: -4,17 mV/K na článok pre boost+equal nabíjanie -3,33 mV/K na článok pre float nabíjanie (údržba)
• Krytie IP32
• Rozhranie RS485
• Prevádzková teplota: -25 °C~55 °C

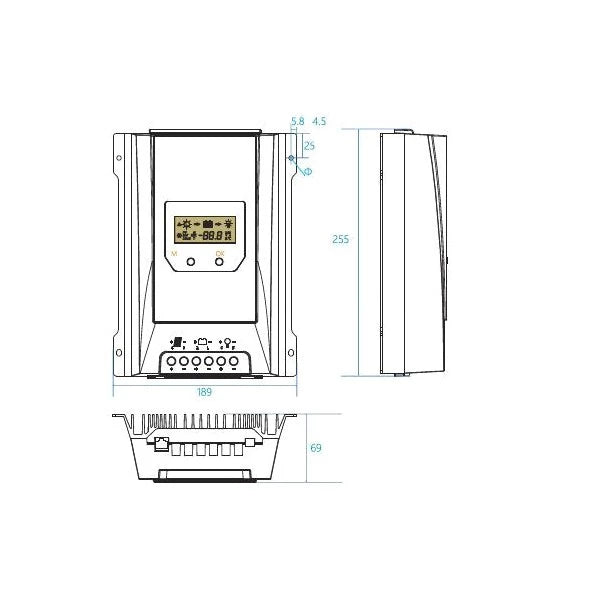

• Rozmery: 189 × 255 × 69 mm
• Hmotnosť: 1,8 kg
