Výkonný MPPT solárny regulátor 6415AN prináša spoľahlivé riešenie pre väčšie systémy s napätím panelov do 150 V a max. nabíjacím prúdom 60A. Batéria 12/24 / 48V, FV max. 750/1500 / 3000Wp.

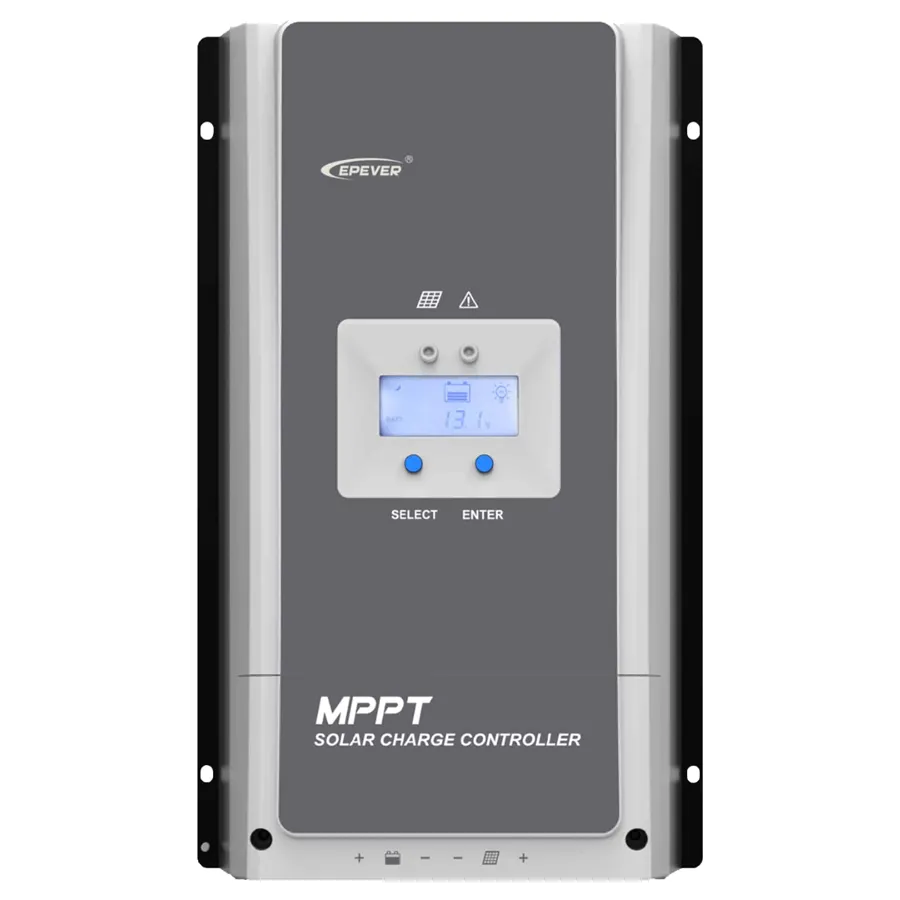

Priamo v MPPT regulátora je integrovaný multifunkčný displej pre ľahký monitoring systému a prípadné nastavenie prevádzkových parametrov vr. kontrolných LED diód.
Funkcia
Regulátor pracuje ako menič, to znamená, že vyššie vstupné napätie a nižšia prúd dokáže spracovať na nižšie napätie a vyšší prúd, a to s vysokou účinnosťou. Môžeme teda použiť prakticky akýkoľvek solárny panel. Regulátor je kompatibilný s olovenými a lítium-iónovými batériami.
Technológia
Regulátor z radu Tracer AN založený na technológii viacfázového synchrónneho usmernenie (MSRT) a pokročilom riadiacim algoritmu MPPT, s architektúrou dvojjadrového procesora a spoločným mínus pólom. MSRT môže zaručiť veľmi vysokú účinnosť premeny v akomkoľvek nabíjacom výkonu, čo zreteľne zlepšuje energetickú účinnosť solárneho systému.
Pokročilý riadiaci algoritmus MPPT minimalizuje stratu výkonu a stratový čas, zabezpečuje efektívnosť sledovanie, rovnako ako vysokú účinnosť premeny pri vysokom alebo nízkom výkone, takže v akejkoľvek situácii môžu produkty Tracer AN rýchlo sledovať maximálne prevádzkové napätie FV sústavy pre získanie maximálnej energie z panelu.
Maximálny výkon solárnych panelov vo Wp
Maximálny nabíjací výkon do batérie tohto modelu je 60A čo zodpovedá výkonu panelu 750 Wp ak máte 12V batériu, 1500 Wp ak máte 24V batériu, alebo 3000Wp ak máte 48V batériu. V prípade že bude panel dodávať vyšší výkon, regulátor ho iba obmedzí na svoj nominálny max. Výkon. Výkon FV panelov ale nesmie byť vyšší ako 1,5 násobok nominálneho výkonu regulátora, inak môže dôjsť k trvalému poškodeniu regulátora!
Maximálne vstupné napätie solárnych panelov
Solárne panely môžete prepájať do série, ich výstupné celkové napätie na prázdno, označované ako Voc (pozor Nezamieňajme za napätie panela v záťaži označované ako Vmpp), však nesmie nikdy prekročiť hodnotu napätia na prázdno Voc 150V - prekročení tejto hodnoty regulátor trvalo poškodí. Tu je nutné zohľadniť to, že s klesajúcou okolitou teplotou rastie napätie solárneho panelu a hodnota Voc uvedená v parametroch solárneho panelu je hodnota pre 25 ℃. Neodporúčame preto, aby hodnota uvedeného Voc prekračovala 138V pri 25 ℃ (napätie v záťaži Vmpp maximálne 108V)! Maximálne povolené množstvo FV panelov zapojených v sérii pre jednotlivé typy podľa batérie 12/24 / 48V nájdete v manuáli.
Ak si nie ste istí s voľbou vhodného regulátora a ideálnym zapojenie solárnych panelov, neváhajte nás kontaktovať.
Monitoring a nastavenie
Nastavenie parametrov regulátora (jedná sa hlavne o typ používanej batérie) sa vykonáva pomocou vstavaného LCD, alebo externého displeja MT50 - nie je súčasťou regulátora. K dispozícii sú základné tri typy batérií: hermeticky uzavretá, gélová, zaplavená. Štvrtou možnosťou je užívateľsky nastaviteľná batéria - tu je možnosť nastaviť ľubovoľné parametre.
Nastavenie parametrov a monitoring môžete vykonávať tiež vo Vašom PC, budete k tomu potrebovať len EPsolar USB komunikačný kábel a softvér, ktorý si zadarmo môžete stiahnuť karte USB kábla. Monitorovať a nastavovať môže tiež pomocou mobilného telefónu, alebo tabletu. K tomu budete potrebovať bluetooth modul BLE-01.
Opis regulátora
1 LED indikátor nabíjania
2 Tlačidlo SELECT ( "VYBRAŤ")
3 Poistka
4 Svorka uzemnenia
5 Otvory pre skrutku veka M4
6 Indikátor alarmu obrátenej polarity FV
7 Generátor a záťažové relé aktívne
8 Port RTS - externý teplotný senzor
9 Port RS485 (5 V DC / 200 mA)
10 Relé funkcie / generátora zapnuté
11 Port RBVS - napäťový senzor
12 Riadená oneskorenie záťaže
13 Relé distribučná sieť / generátor vypnuté
14 Svorky pre fotovoltaické panely
15 Svorky batérie
16 Tlačidlo ENTER ( "ZADAŤ")
17 LCD
18 LED indikátor poruchy
Relé záťaže alebo automatického riadenia generátora uľahčujú vytvorenie hybridného systému napájania. Komplexné elektronickej ochrany, vrátane ochrany proti prebíjaniu, nadmernému vybíjanie a ochrany proti obráteniu polarity FV účinne zaisťujú bezpečnejšie a spoľahlivejšie prevádzku solárneho systému po dlhšiu dobu. Izolované rozhranie RS485 so štandardným komunikačným protokolom MODBUS a 5V napájaním uľahčuje spotrebiteľovi zariadenie rozšíriť, podporuje prevádzku až 8 regulátorov v rade pre rozšírenie systému a spĺňa rôzne monitorovacie požiadavky, takže ho možno použiť v rôznych zariadeniach, ako napr. Solárna RV, domáce systémy, terénne monitorovanie, atď.
Schéma zapojenia
Základné vlastnosti:
• Certifikácia CE (LVD EN / IEC62109, EMC EN61000-6-1 / 3)
• Vysoko kvalitné a málo poruchové súčiastky od spoločností ST a Infineon pre zaistenie čo najdlhšej životnosti výrobku
• Pokročilá technológia MPPT a veľmi vysoká rýchlosť sledovanie až 99,5%
• Maximálna účinnosť prenosu DC / DC, až 98,7%
• Pokročilý riadiaci algoritmus MPPT minimalizuje straty MPP a stratový čas
• Presnosť rozpoznanie a sledovanie v najvyššom bode viacnásobných vrcholných hodnôt MPP
• Široký rozsah prevádzkového napätia MPP
• Automatický riadiaci systém pre obmedzenie nabíjacieho výkonu a prúdu prekračujúceho menovitú hodnotu
• Podpora štyroch typov batérií: Hermeticky uzavretá, gélová, zaplavená a užívateľsky nastaviteľné
• Funkcia kompenzácia teploty batérie
• Záznam energie v reálnom čase a štatistická funkcie
• Funkcia automatického zníženia výkonu pri prekročení teploty
• Stopercentná prevádzka pri plnom zaťažení v rozpätí teplôt pracovného prostredia v rámci nabíjanie a vybíjanie
• Podpora až 8 jednotiek v rade pre rozšírenie systému
• Signál externého záťažového spínača riadiaceho záťažové relé k realizácii diverzifikovaných režimov pracovného zaťaženia
• Prvé a druhé odpojenie ovládanie záťaže, obsahuje dva relé kontakty
• Dizajn automatického riadenia funkcie a relé generátora
• Automaticky riadené relé sieť / generátor uľahčujúce vytvorenie hybridného systému napájania
• Možnosť diaľkového snímača teploty a napätia pre zber presných dát o teplote a napätie batérie
• Izolovaný port RS-485 s výstupom 5V DC / 200 mA pre elektrické zariadenia s protokolom MODBUS a bez vlastného napájania
• Sledovanie a nastavenie parametrov pomocou mobilných aplikácií alebo počítačového softvéru.
Rozmery: 340 × 236 × 119 mm
Váha: 4,5 kg
