MPPT Solárny Regulátor Lumiax 15A/12V

MPPT regulátor 15A pre olovené batérie so systémovým napätím 12V a pre FV panely s max. výkonom 200W s max. vstupným napätím 35V a min.vstupním napätím 15,8V.
Primárne je určený pre panely so systémovým napätím 12V, ktoré pri maximálnej záťaži generujú 16-18V.

Tento regulátor upravuje pomocou vnútorného meniča VA charakteristiku zdroja prúdu-solárneho panelu tak, aby bola optimálna pre nabíjenie baterie. Dokáže teda využiť energiu zo solárnych panelov lepšie ako regulátor PWM, ktorý reguluje nabíjanie iba pulzným obmedzením priameho prepojenia solárneho panelu a batérie, kedy šírka pulzu je úmerná stavu nabíjanej batérie. Inak povedané, regulátor MPPT dokáže z vyššieho napätia a nižšieho prúdu zdroja generovať ideálne napätie a prúd pre nabíjanie batérie. Napr 18V / 5A premení na 14,5V / 6,2A. Účinnosť konverzie VA charakteristiky býva nad 95%, straty sú teda minimálne a regulátory sa spravidla dajú prispôsobiť rôznym druhom batérií tak, aby bolo nabíjanie čo najoptimálnejšie.

Špecifikácia:
Systémové napätie 12V
Max. výkon FV panelov: 200W pre maximálne využitie regulátora. Pri použití výkonnejšieho panela nebude plný výkon využitý, avšak funkcia regulátora zostane zachovaná bez poškodenia.

Max. výstupné napätie FV panelu: 35V
Min. výstupné napätie FV panelu: 15,8V - overené vlastným meraním
Max. nabíjací prúd: 15A
Max.vybíjací prúd: 10A (len pokiaľ je záťaž pripojená cez regulátor)
Vlastná spotreba: 7mA
4 stupňové nabíjanie batérie (CC, CV - boost, CV - float, CV-equalize)
CC = nabíjanie plným výkonom FV panelov do nastavenej hodnoty konca nabíjania (CV-boost)
CV-boost = nabíjanie po dobu 1-2hod po dosiahnutí svorkového napätia 14-15V (nastaviteľné)
CV-equalize = nabíjanie zvýšeným napätím pre premiešanie tekutého elektrolytu-voliteľné len pre batérie s tekutým elektrolytom
CV-float = nabíjanie udržiavacím napätím 13,5-13,8V (nastaviteľné)
Voľba typu Pb batérie: S tekutým elektrolytom, AGM, AGM GEL
Nevhodný pre Li-Ion, LiFePO4 alebo Li-Pol batéria
Odpojenie záťaže pri napätí batérie 10,8-11,8V - nastaviteľné

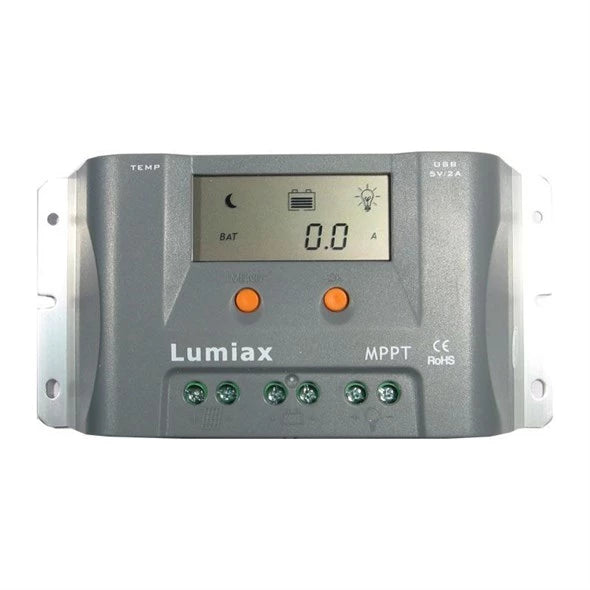

LCD displej pre nastavenie a sledovanie prevádzkových parametrov

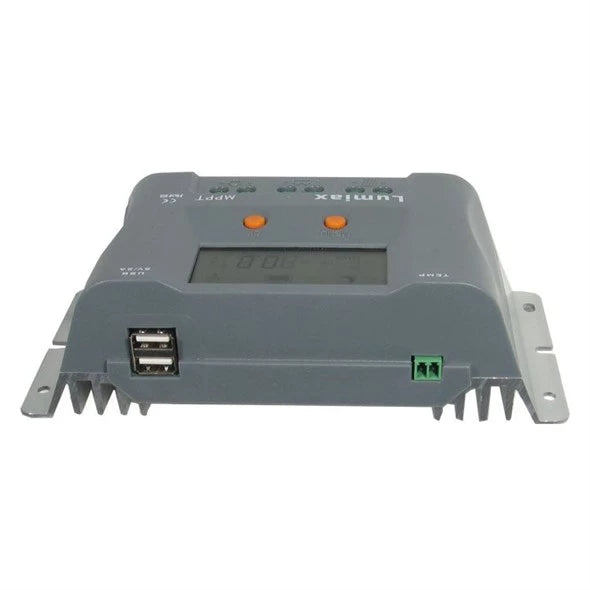

2 × rozhranie USB
Teplotná kompenzácia: -4,17mV / K na bunku pri nabíjaní boost + equal
-3,33mV / K na bunku pri nabíjaní float (udržiavacia)
Protokol Modbus založený na rozhraní RS-485 maximalizujúca možnosti komunikácie.
Krytie IP32
Prevádzková teplota: -25 ° C ~ 55 ° C

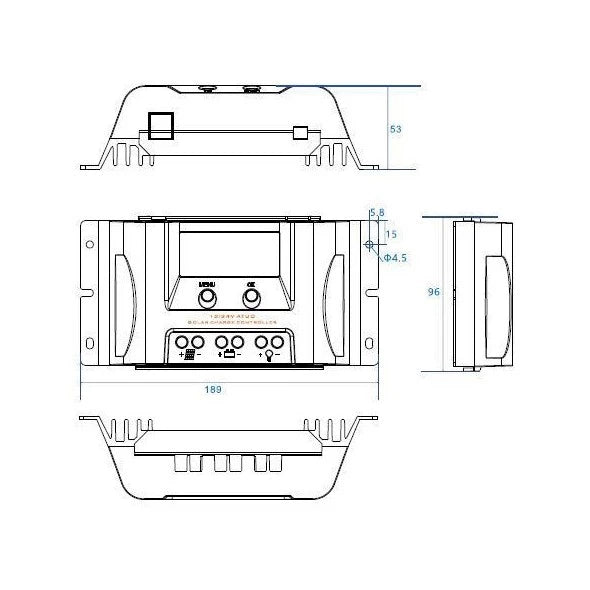

Rozmery: 189 × 96 × 53mm / 0,42kg
