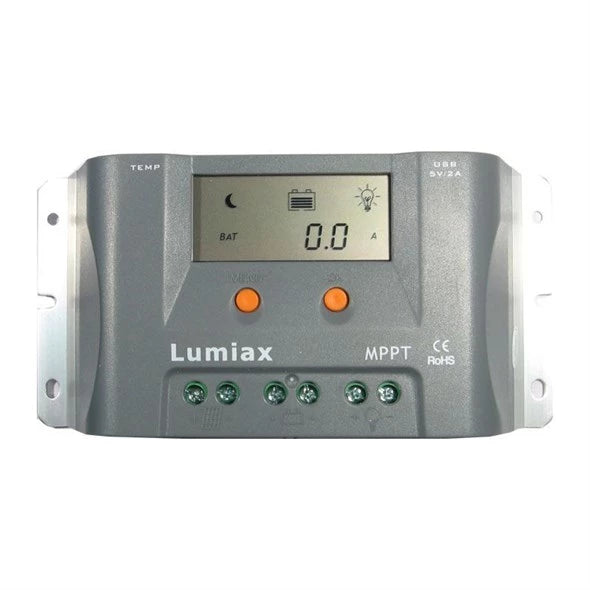

MPPT regulátor pre lítiové batérie Lumiax 15A/12V
MPPT regulátor pre lítiové batérie Lumiax 15A/12V
Popis produktu
Popis produktu
MPPT regulátor 15A pre batérie LiFePO4 so systémovým napätím 12V a pre FV panely s max. výkonom 200W s max. vstupným napätím 35V a min. vstupním napätím 15,8V. Primárne je určený pre panely so systémovým napětím 12V, ktoré pri maximálnej záťaži generujú 16-18V.
Stručný popis regulátorov MPPT :
Regulátory MPPT upravujú pomocou vnútorného meniča VA charakteristiku zdroja prúdu-solárneho panelutak, aby bola optimálna pre nabíjanie batérie. Dokážu teda využiť energiu zo solárnych panelov lepšie ako regulátory PWM, ktoré regulujú nabíjanie iba pulzným obmedzením priameho prepojenia solárneho panelom batérie, kedy šírka pulzu je úmerná stavu nabíjanej batérie. Inak povedané, regulátor MPPT dokáže z vyššieho napätia a nižšieho prúdu zdroja generovať ideálne napätie a prúd pre nabíjanie batérie. Napr 18V / 5A premení na 14,5V / 6,2A. Účinnosť konverzie VA charakteristiky býva nad 95%, straty sú teda minimálne a regulátory sa spravidla dajú prispôsobiť rôznym druhom batérií tak, aby bolo nabíjanie čo najoptimálnejšie.
Technické parametre
Technické parametre
Tech. parametre regulátora :
- Systémové napätie: 12V
- Pre LiFePO4 batérie s nominálnym napätím 12,8V
- Max. výkon FV panelov: 200W pre maximálne využitie regulátora. Pri použití výkonnejšieho paneli nebude plný výkon využitý, avšak funkcia regulátora zostane zachovaná bez poškodenia.
- Max. výstupné napätie FV panelu: 35V
- Min.výstupní napätie FV panelu: 15,8V - overené vlastným meraním
- Max. nabíjací prúd: 15A
- Vlastná spotreba: 7mA
- 3 stupňové nabíjanie batérie (CC, CV - boost, CV - float)
- CC = nabíjanie plným výkonom FV panelov do nastavenej hodnoty konca nabíjania (CV-boost)
- CV-boost = nabíjanie po dobu 1-2hod po dosiahnutí svorkového napätia 15V
- CV-float = nabíjanie udržiavacím napätím 13,8V
- Nevhodný pre olovené batérie
- Odpojenie záťaže pri napätí batérie 11-12V - nastaviteľné
- LCDdisplej pre nastavenie a sledovanie prevádzkových parametrov
- 2 × rozhranie USB
- Teplotná kompenzácia: -4,17mV / K na bunku pri nabíjaní boost + equal
-3,33mV / K na bunku pri nabíjaní float (udržiavacia) - Protokol Modbus založený na rozhraní RS-485 maximalizujúca možnosti komunikácie.
- Krytie IP32
- Prevádzková teplota: -25 ° C ~ 55 ° C

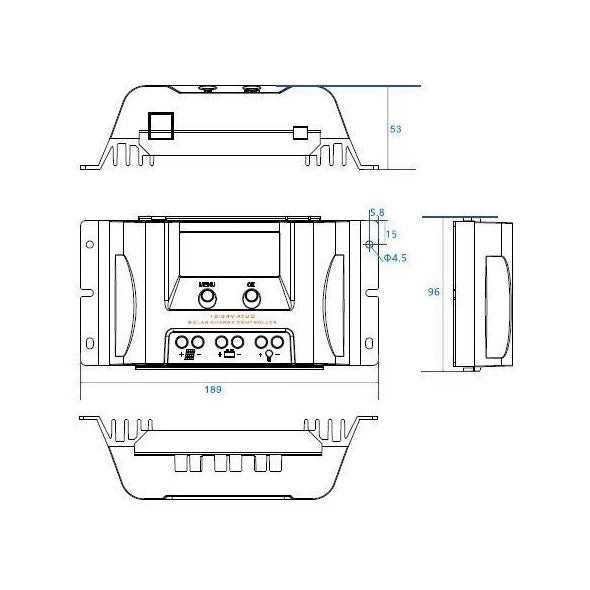

- Rozmery: 189 × 96 × 53mm / 0,42kg
