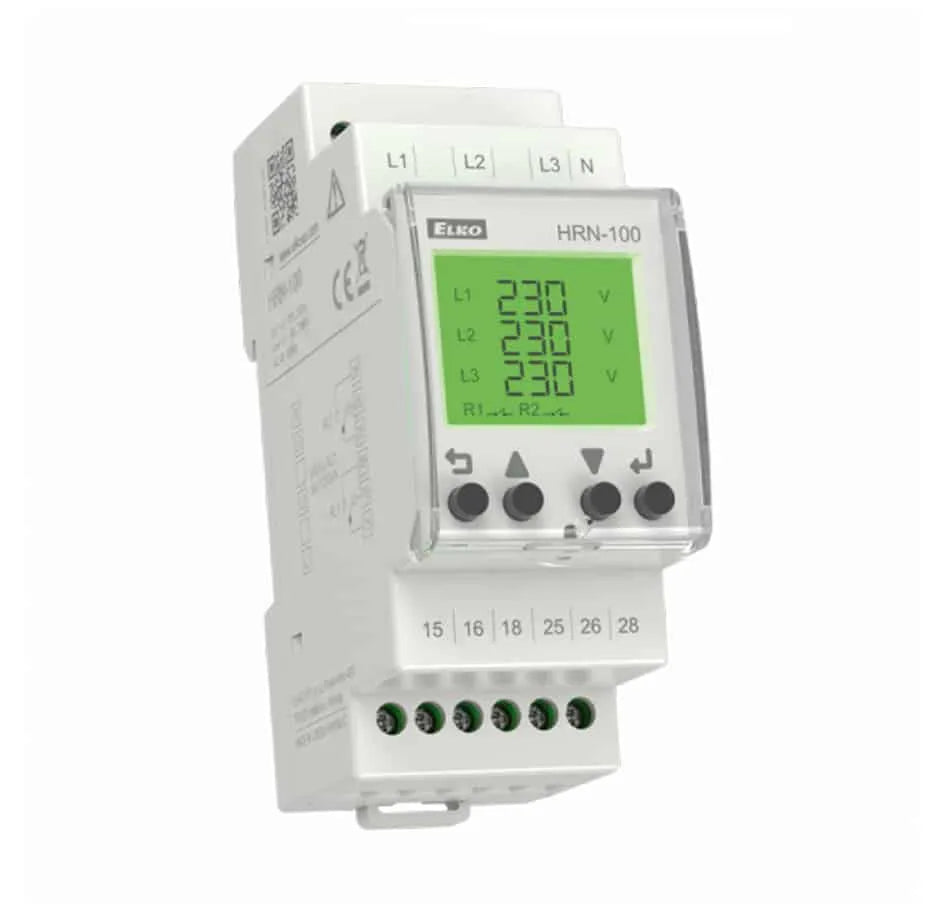

Multifunkčné napäťové relé HRN-100 s LCD displejom
Multifunkčné napäťové relé HRN-100 s LCD displejom
1 skladom
Nepodarilo sa načítať dostupnosť na vyzdvihnutie
Multifunkčné kontrolné napäťové relé HRN-100 s LCD displejom je určené pre kontrolu 3-fázových sietí. Odporúčané distribučnými spoločnosťami pre fotovoltické elektrárne do 10 kW. Voliteľne monitoruje hornú aj spodnú hodnotu napätia a frekvencie v 3-fázových obvodoch. Umožňuje monitorovať poradie, výpadok aj asymetriu fáz vrátane prerušenia nulového vodiča. Výrobok je napájaný pomocou monitorovaného napätia. Oba výstupné kontakty môžu byť nastavené individuálne. Meria skutočnú efektívnu hodnotu striedavého napätia (True RMS).
Voliteľne oneskorenie reakcie výstupného kontaktu na zmenený chybový stav alebo nezrovnalosť v napätí. Automatické alebo manuálne prepnutie z chybového stavu (pamäť). Voliteľné zopnutie alebo rozopnutie výstupného kontaktu pri zmenách chybového stavu. Ochrana heslom pred neoprávnenými zmenami nastavenia. Digitálny displej s možnosťou sledovania aktuálneho stavu siete, vnútornej diagnostiky a histórie chybových stavov.
Technické parametre :
- Typové označenie: HRN-100
- Napájacie a meracie svorky: L1, L2, L3, (N)
- Napájacie a kontrolné napätie L–N: 3 ~ 90 - 288V, (AC 45-65 Hz)
- Napájacie a kontrolné napätie L–L: 3 ~ 155 - 500V, (AC 45-65 Hz)
- Vlastná spotreba: 5 VA
- Nastaviteľné horná a spodná úroveň napätia: Fáz. nap. 90-288V AC / Medzifáz. nap. 155-500V AC
- Horné (HC) / spodné (LC) medzné napätie: Fáz. nap. 310/85V AC / Medzifáz. nap. 535/150V AC
- Nastaviteľná horná a spodná úroveň frekvencie: 45 - 65 Hz
- Nastaviteľná asymetria absolútne: 5 - 99 V AC
- Nastaviteľná asymetria percentuálne: 2 - 50 %
- Nastaviteľná hysterezia asymetrie absolútne: 3 - 99 V AC
- Nastaviteľná hysterezia asymetrie percentuálne: 2 - 15 %
- Presnosť meraného napätia: +/- 5V
- Presnosť meranej frekvencie: +/- 0,3 Hz
- Nastaviteľné oneskorenie T on: 0,5 - 999 s
- Nastaviteľné oneskorenie T off: 0,1 - 999 s
- Pevné oneskorenie: <100 ms (výpadok, poradie fáz)
- Kategória prepätia: III
- Kontakt: 2 x prepínací NO/NC (AgSnO2)
- Výstupný kontakt: 5 A / AC1
- Spínaný výkon: 1200 VA / AC1, 150 W / DC1
- Pripojenie: skrutkové svorky
- Montáž: na DIN lištu
- Stupeň krytia: IP 40 z čelného panelu / IP 20 svorky
- Prevádzková teplota: -20 až +70 °C
- Rozmery: 2 moduly = 90 x 36 x 66,5 mm
