Solárny ostrovný systém o výkone 810Wp slúži na napájanie spotrebičov ako napríklad osvetlenie, TV, Notebook, malá chladnička, kamerový/bezpečnostný systém ale aj menšie náradie či záhradné čerpadlo.
Ako tento systém vlastne funguje?
Základnou súčasťou systému je solárny panel, ktorý vyrába el. energiu.
MPPT regulátor sa stará o nabíjanie, sledovanie a ochranu batérie. Záťaž je možné pripojiť priamo na regulátor.
Na batérie je napojený menič napätia, ktorý premieňa 24V na 230V.
V batériách sa z FV panelov hromadí el. energia z ktorých ju následne môžete čerpať aj v čase kedy ju FV panely priamo nevyrábajú.
Systém pracuje automaticky bez špeciálnej údržby.

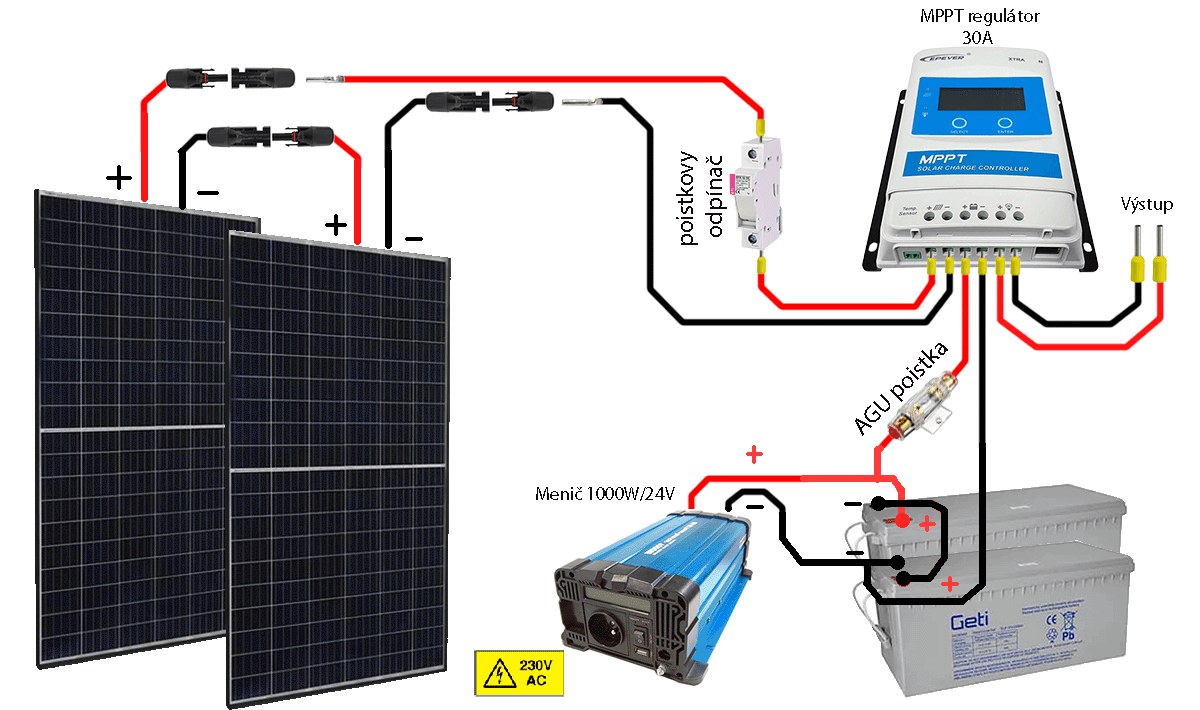

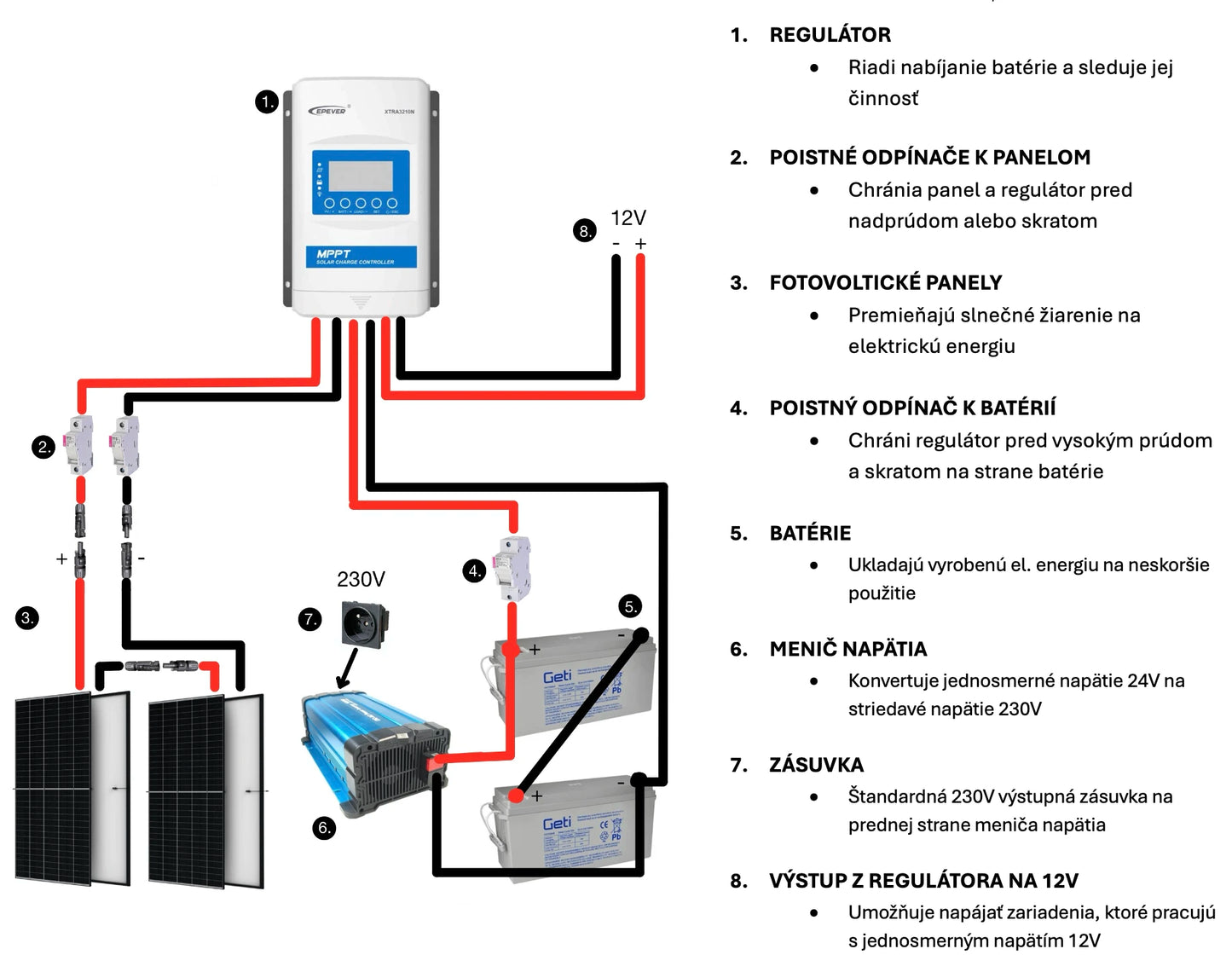

Schéma zapojenia systému
Zapojenie je naozaj jednoduché.
Pomocou schémy, ktorá je súčasťou, to dokáže naozaj každý.
V prípade akéhokoľvek problému je Vám naša technická podpora k dispozícii.
0948887772 / e-shop@smsolar.sk

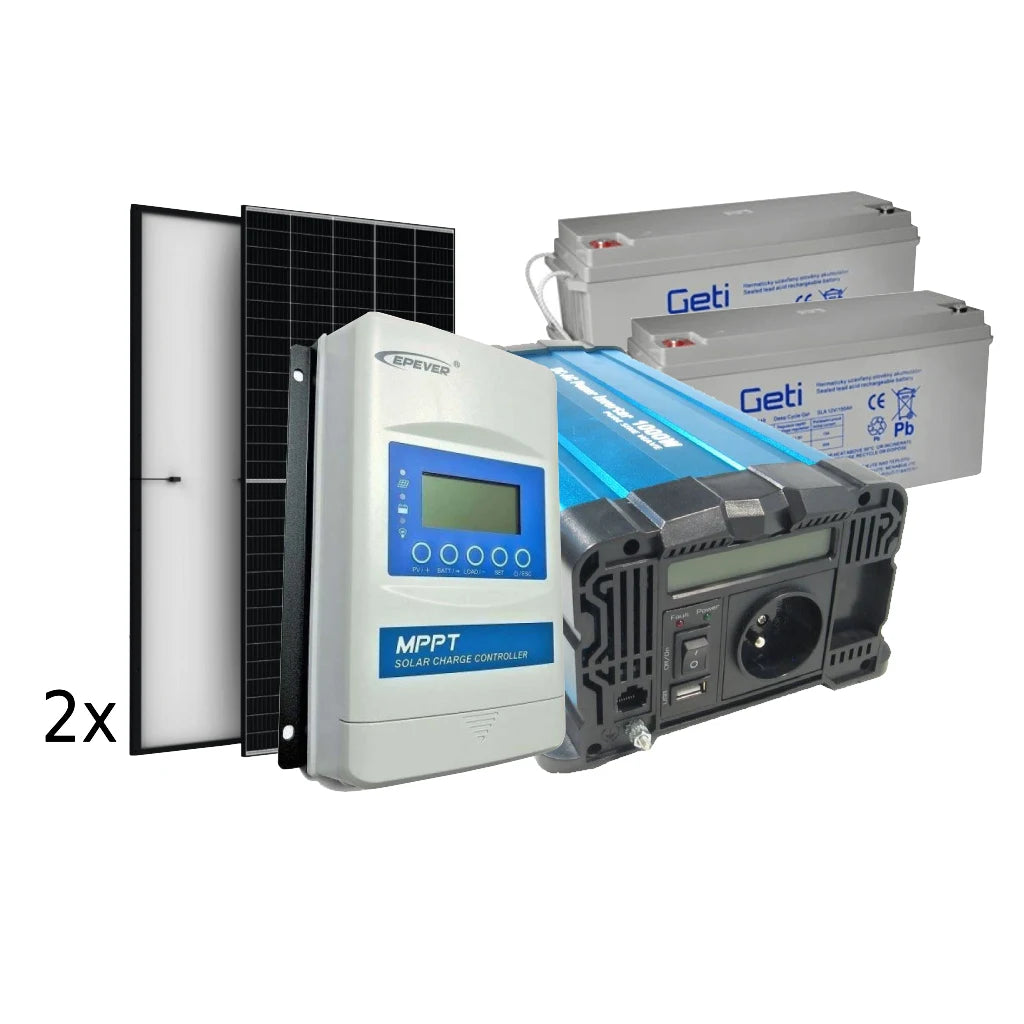

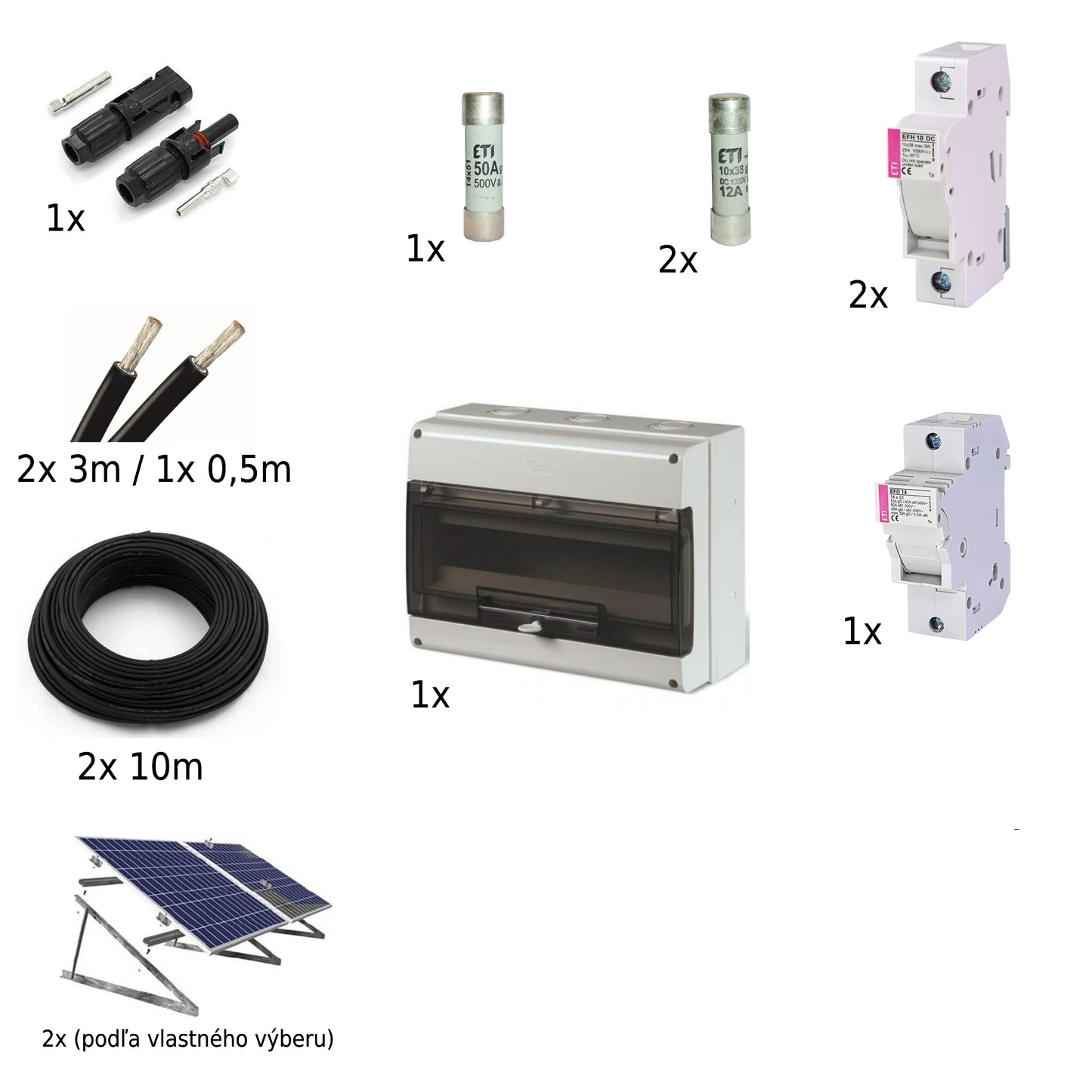

Čo tento systém obsahuje?
V prípade, že potrebujete dlhšie káble, napíšte poznámky pri objednávke aké.

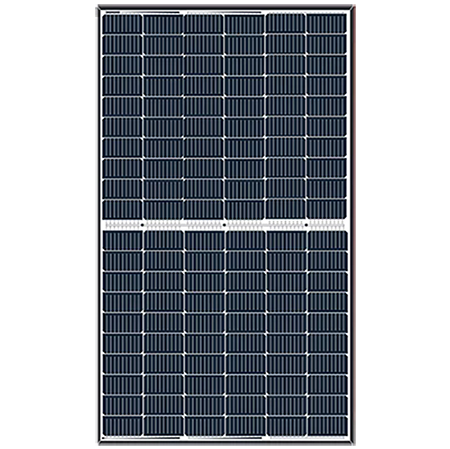

Solárny panel JA Solar JAM54S30 405Wp
HLAVNÉ ÚDAJE
- Monokryštalický Solárny Panel
- Počet buniek: 108 (6 x 18)
- Menovitá max. výkon: 405W
- Veľkosť prierezu kábla: 4 mm² (IEC),
- Účinnosť modulu: 20,7 %
- Rozmery V/Š/H: 1722x1134x30mm
- Hmotnosť 21,5kg

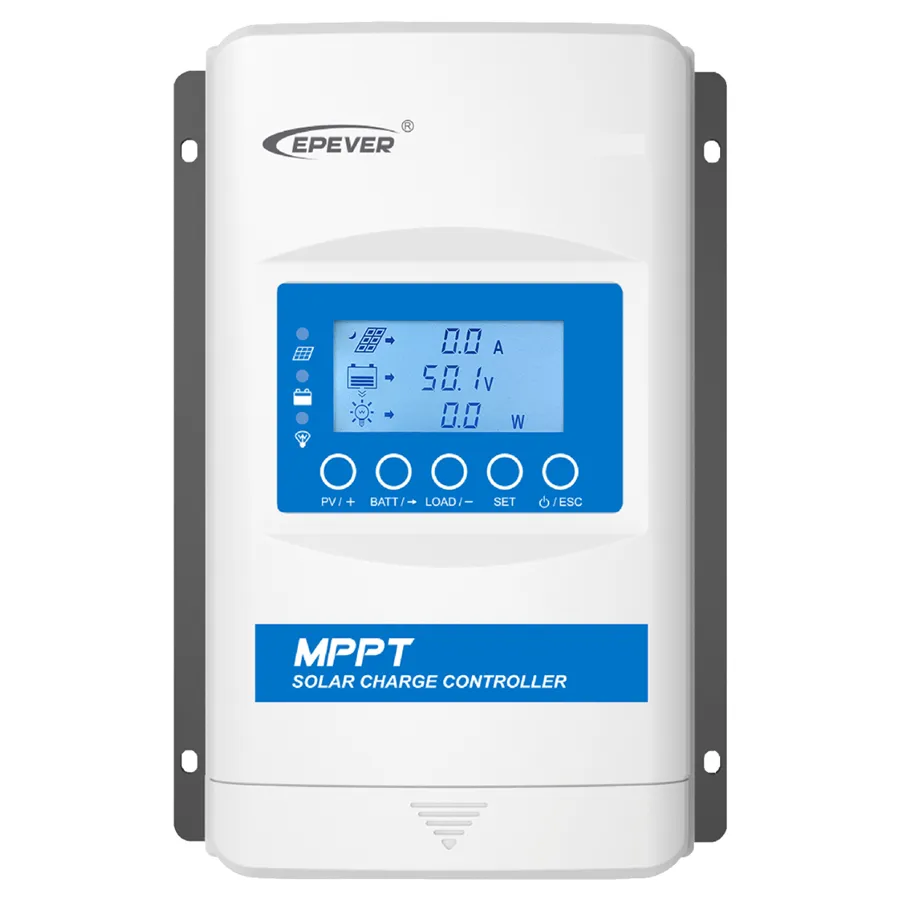

MPPT Regulátor EPsolar 100VDC/ 30A Série XTRA - 12/24V

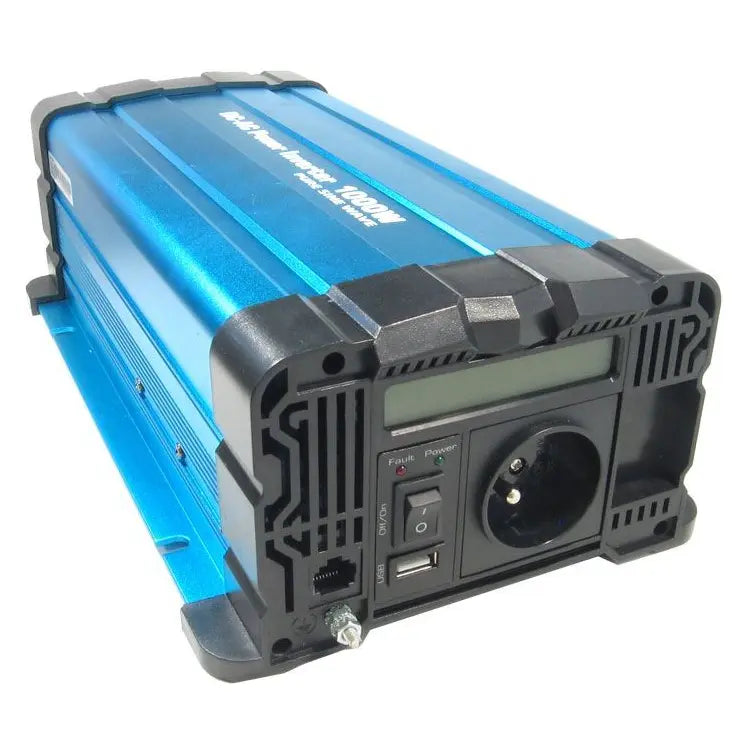

Menič napätia 24V/230V 1000W, Solarvertech FS1000, čistá sínusoida
Menovité vstupné napätie: 24VDC
Povolený rozsah vstupného napätia: 21V-30VDC
Menovité výstupné napätie: 230VAC + USB 5VDC/2,1A
Povolené zaťaženie: 1000W trvalo, 2000W 3sec., 1300W 3min.
Odber prúdu: 0,8A naprázdno, 43A pri plnej záťaži
Účinnosť:89~93%
Tepelná ochrana – proti prehriatiu. Po vychladnutí automatický reset.
Ochrana prúdu a skratu na výstupe
LCD so zobrazením napätia batérie, výstupného napätia a okamžitého odberu (W) -udaje sa zobrazujú postupne v perióde cca 1s
Rozmery: 310×160×100mm / 2,9kg

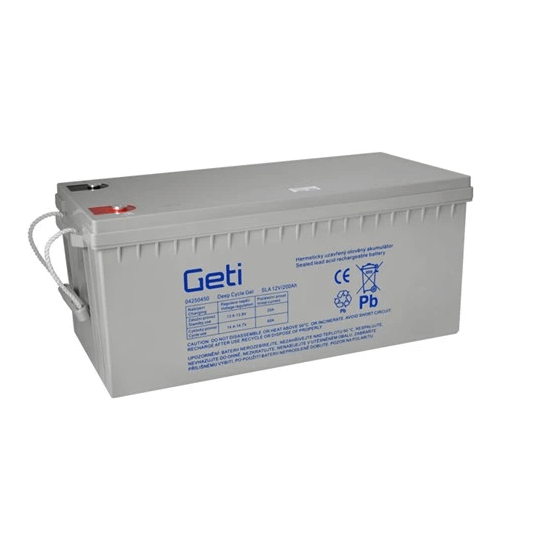

Batéria gélová 12V 180Ah Geti
Technické parametre:
technológia výroby: GELnapätie: 12 V
kapacita: 180 Ah
rozmery: 522 x 238 x 221 mm
celková výška (s koncovkami): 221 mm
hmotnosť: cca 54,5 kg
vnútorný odpor (plná nabitá batéria): 3,5 mΩ
samovybíjací proces <3%, 25°C
Gelový akumulátor Geti je vhodný najmä do solárnych a veterných energetických systémov a karavanov, ale aj ako náhrada za batérie pre záložné systémy UPS, záložné zdroje, aplikácie EZS, EPS, telekomunikácie, výstražné mobilné a signalizačné zariadenia a pod. Ide o bezúdržbový, hermeticky uzavretý akumulátor.
Uchytenie panelov
Pod tlačidlom "Pridať do košíka" nájdete rôzne druhy uchytenia panelov.
Sada Z držiakov
Sú vhodné na strechu s asfaltvím šindlom alebo falcovanú strechu. Túto konštrukciu odporúčame použiť na strechy ktoré sú dobre prístupné a bude na nich pohodlnejšia montáž.
Konštrukcia na rovnú strechu
Táto konštrukcia je určená na rovné strechy s miernym spádom. Konštrukciu je možné nastavovať od 10-45 stupňov. (podľa potreby). Ideálny sklon panelov je 25stupňov.
Sada tejto konštrukcie neobsahuje uchytenie konštrukcie do vašej strechy , preto je potrebné definovať typ strechy a zakúpiť kotviaci materiál podľa nasledujúcich odkazov na prepojenie :
Konštrukcia na šikmú falcovanú strechu
Falcovaná nosná konštrukcia pre uchyťenie F panelov. Materiál hliník a kvalitná nerezová oceľ. Jednoduchá kvalitná konštrukcia Vám zabezpečí pevné uchytenie panelov na falcovanú strechu.
Úchyt profilu na falcovanú strechu nízky
Nastaviteľný koncový úchyt čierny
Krytka profilu koncová, plast II, strieborná
Hliníkový montážny H profil 40x40mm
Skrútka pre uchytenie profilu o úchyt na falc
Konštrukcia na šikmú škridlovú strechu
Na šikmé strechy so škridlovou strešnou krytinou.
Strešný hák pod taškovú krytinu
Nastaviteľný koncový úchyt čierny
Krytka profilu koncová, plast II, strieborná
Hliníkový montážny H profil 40x40mm
Skrútka pre uchytenie profilu o strešný hák
Skrútka do dreva pre uchytenie háku do krokvy strechy.
Konštrukcia na šikmú plechovú strechu / asfaltový šindel
Tŕňová nosná konštrukcia pre uchytenie FV
panelov. Vhodná pre krytiny typu plech, asfaltový šindel. Nevhodná pre škridľové krytiny. Súčasťou konštrukcie sú závitové tŕne bezpečne prechádzajúce cez strešnú krytinu do krokiev. Materiál hliník a kvalitná nerezová oceľ.
Nastaviteľný koncový úchyt čierny
Krytka profilu koncová, plast II, strieborná
