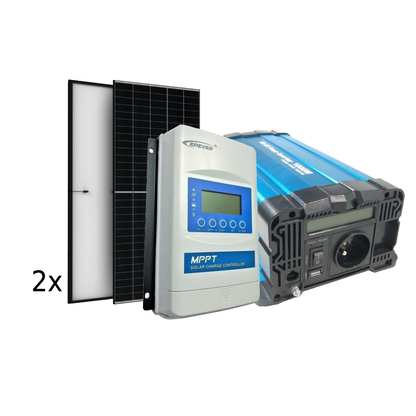

810Wp ostrovný solárny systém bez batérií
810Wp ostrovný solárny systém bez batérií
Nepodarilo sa načítať dostupnosť na vyzdvihnutie
Ako tento systém vlastne funguje ?
Základnou súčasťou systému je solárny panel, ktorý vyrába el. energiu.
MPPT regulátor sa stará o nabíjanie, sledovanie a ochranu batérie. Záťaž je možné pripojiť priamo na regulátor.
Na batérie (batérie nie sú súčasťou tohto FV systému, je ich ale nutné k systému pripojiť pre jeho fungovanie -24V) je napojený menič napätia, ktorý premieňa 24V na 230V.
V batériách sa z FV panelov hromadí el. energia z ktorých ju následne môžete čerpať aj v čase kedy ju FV panely priamo nevyrábajú.
Systém pracuje automaticky bez špeciálnej údržby.

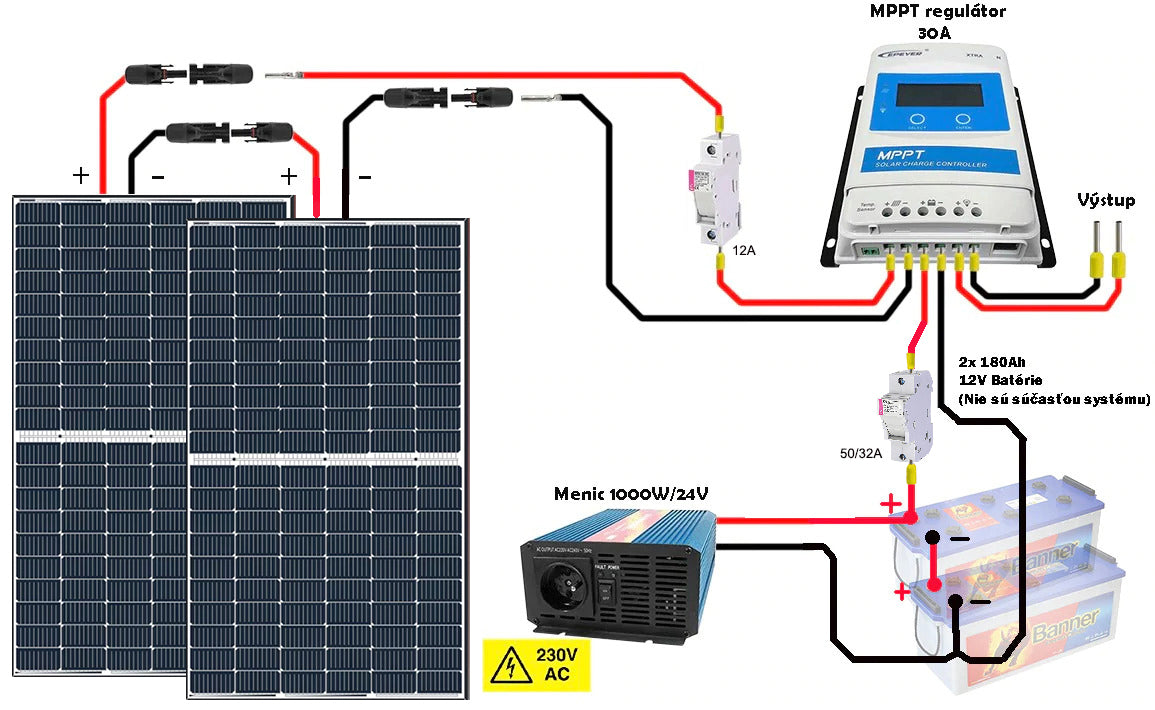

Schéma zapojenia systému
Zapojenie je naozaj jednoduché.
Pomocou schémy, ktorá je súčasťou, to dokáže naozaj každý.
V prípade akéhokoľvek problému je Vám naša technická podpora k dispozícii.
0948887772 / e-shop@smsolar.sk

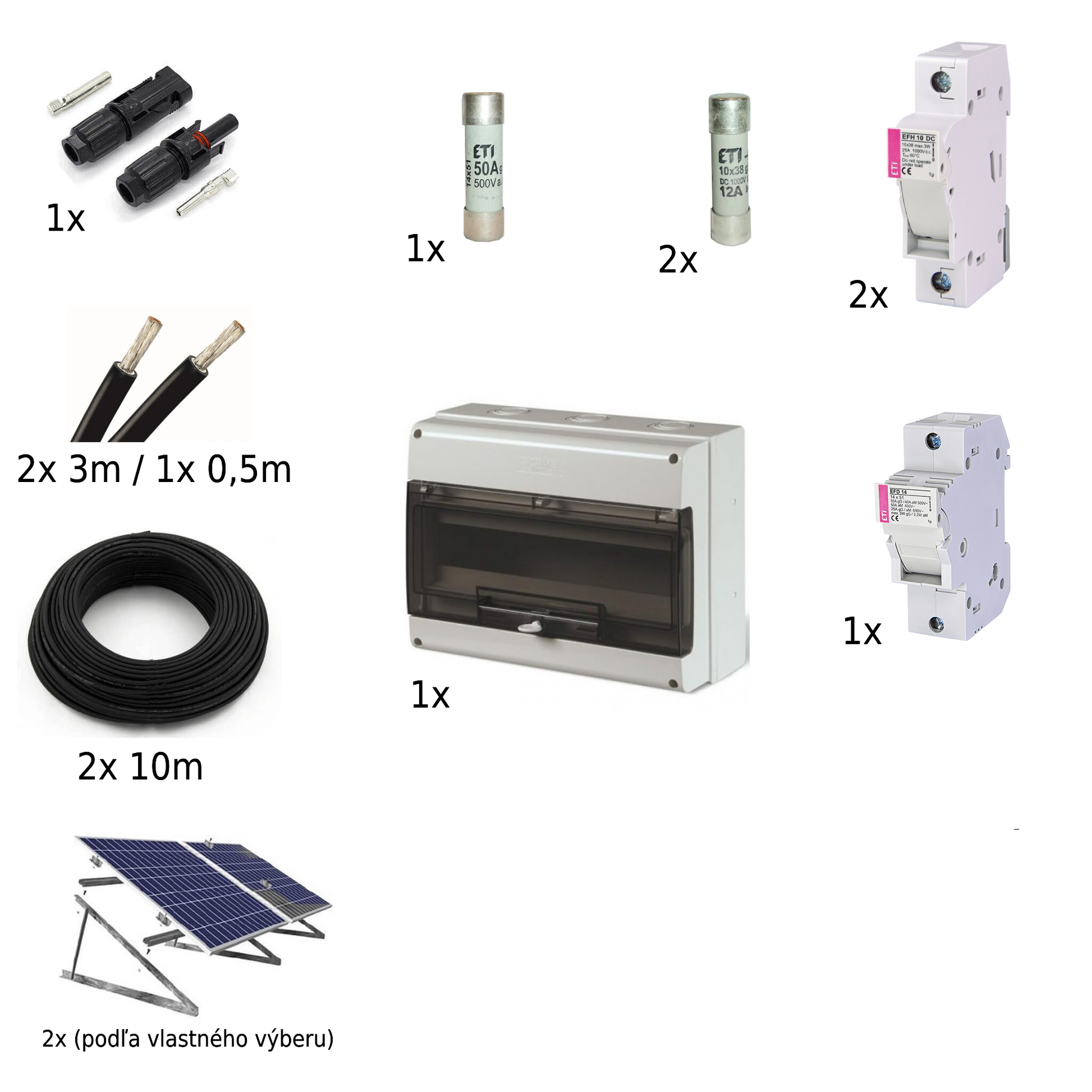

Čo tento systém obsahuje ?
- 2x Solárny panel JA Solar JAM54S30 - 405WpV prípade, že potrebujete dlhšie káble, napíšte poznámky pri objednávke aké.
Solárny panel JA Solar JAM54S30 - 405Wp
HLAVNÉ ÚDAJE
- Monokryštalický Solárny Panel
- Počet buniek: 108 (6 x 18)
- Menovitá max. výkon: 405W
- Veľkosť prierezu kábla: 4 mm² (IEC),
- Účinnosť modulu: 20,7 %
- Rozmery V/Š/H: 1722x1134x30mm
- Hmotnosť 21,5kg
MPPT Regulátor EPsolar 100VDC/ 30A Séria XTRA-12/24

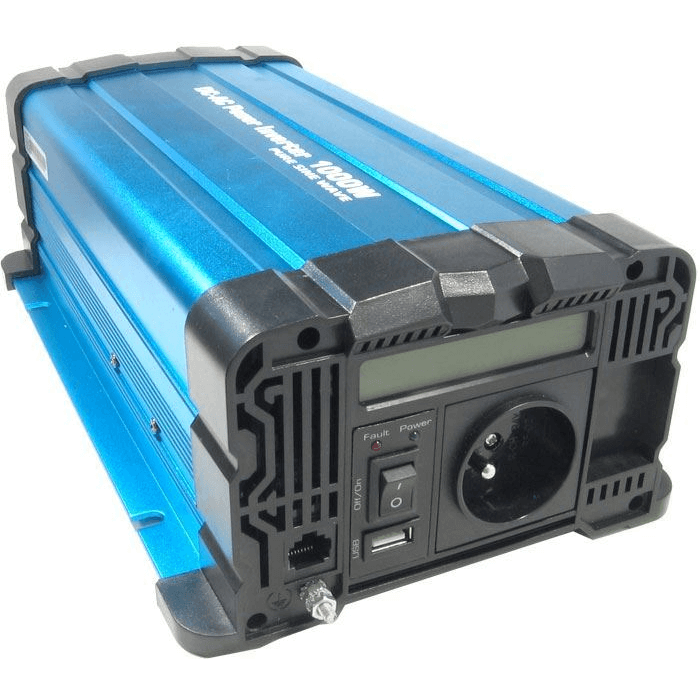

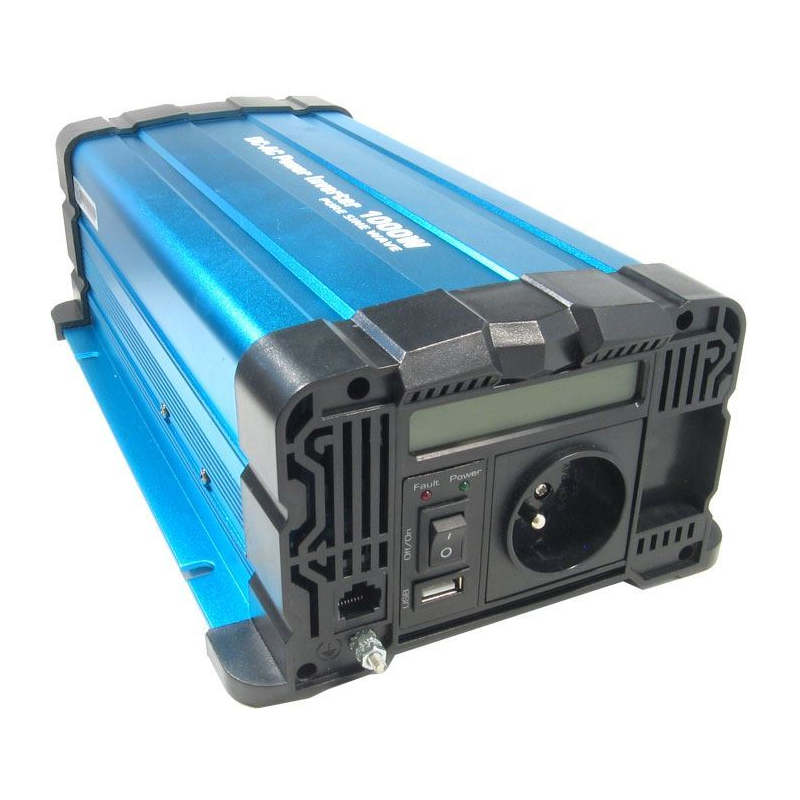

Menič napätia Solarvertech FS1000 1000W 24V, čistá sínusoida
Uchytenie panelov
Pod tlačidlom "Pridať do košíka" nájdete rôzne druhy uchytenia panelov.
Sada Z držiakov
Sú vhodné na strechu s asfaltvím šindlom alebo falcovanú strechu. Túto konštrukciu odporúčame použiť na strechy ktoré sú dobre prístupné a bude na nich pohodlnejšia montáž.
Konštrukcia na rovnú strechu
Táto konštrukcia je určená na rovné strechy s miernym spádom. Konštrukciu je možné nastavovať od 10-45 stupňov. (podľa potreby). Ideálny sklon panelov je 25stupňov.
Sada tejto konštrukcie neobsahuje uchytenie konštrukcie do vašej strechy , preto je potrebné definovať typ strechy a zakúpiť kotviaci materiál podľa nasledujúcich odkazov na prepojenie :
Konštrukcia na šikmú falcovanú strechu
Falcovaná nosná konštrukcia pre uchytenie F panelov. Materiál hliník a kvalitná nerezová oceľ. Jednoduchá kvalitná konštrukcia Vám zabezpečí pevné uchytenie panelov na falcovanú strechu.
Úchyt profilu na falcovanú strechu nízky
Nastaviteľný koncový úchyt čierny
Krytka profilu koncová, plast II, strieborná
Hliníkový montážny H profil 40x40mm
Skrútka pre uchytenie profilu o úchyt na falc
Konštrukcia na šikmú škridlovú strechu
Na šikmé strechy so škridlovou strešnou krytinou.
Strešný hák pod taškovú krytinu
Nastaviteľný koncový úchyt čierny
Krytka profilu koncová, plast II, strieborná
Hliníkový montážny H profil 40x40mm
Skrútka pre uchytenie profilu o strešný hák
Skrútka do dreva pre uchytenie háku do krokvy strechy.
Konštrukcia na šikmú plechovú strechu / asfaltový šindel
Tŕňová nosná konštrukcia pre uchytenie FV
panelov. Vhodná pre krytiny typu plech, asfaltový šindel. Nevhodná pre škridľové krytiny. Súčasťou konštrukcie sú závitové tŕne bezpečne prechádzajúce cez strešnú krytinu do krokiev. Materiál hliník a kvalitná nerezová oceľ.
Nastaviteľný koncový úchyt čierny
Krytka profilu koncová, plast II, strieborná
