Ako systém funguje?

Solárne panely vyrábajú elektrický výkon vo wattoch (W), ktorý je privádzaný cez solárne káble do hybridného meniča. Panely sú istené (DC) 12A poistkami a je možné ich rozdeliť na dva stringy (2 samostatné solárne okruhy).

V meniči sa energia premení z jednosmerného prúdu (DC) na striedavý prúd (AC), kompatibilný s bežnými domácimi spotrebičmi. Menič je chránený proti prepätiu zo strany panelov (DC) pomocou prepäťovej ochrany 1000V.

Menič sleduje spotrebu domácnosti a poskytuje toľko energie, koľko je potrebné. Ak je výroba panelov nižšia ako spotreba, menič automaticky odoberá energiu z distribučnej siete na doplnenie potrebného výkonu.

Systém funguje na jednej fáze, čo znamená, že do meniča sa privádza jeden AC jednofázový kábel, ktorý sa istí 16A ističom (pozri schému zapojenia).

Tento menič je čisto On-grid, čo znamená, že nemá možnosť batériového úložiska. Funguje iba v prípade slnečného svitu, kedy solárne panely vyrábajú energiu. Prebytky sa automaticky vracajú do distribučnej siete.

V prípade nejasností ohľadom funkcie systému alebo problémov so zapojením nás neváhajte kontaktovať 📞.

Čo dokáže napájať?

Tento systém poskytuje riešenie na napájanie celej domácnosti na jednej fáze ⚡. So základným výkonom 3,2 kW dokáže pokryť bežné domáce spotrebiče, kuchynské zariadenia aj náradie. Systém je možné rozšíriť na výkon až 6,9 kW, čo zabezpečí ešte väčšiu kapacitu pre náročnejšie aplikácie.

• Bežné domáce spotrebiče 💡:
  • TV, notebook, osvetlenie, klimatizácia…
• Kuchynské spotrebiče 🫖:
  • Rýchlovarná kanvica, hriankovač, mikrovlnná rúra…
• Náradie a techniku ⚡️:
  • Čerpadlá, elektrické náradia, kúrenie…

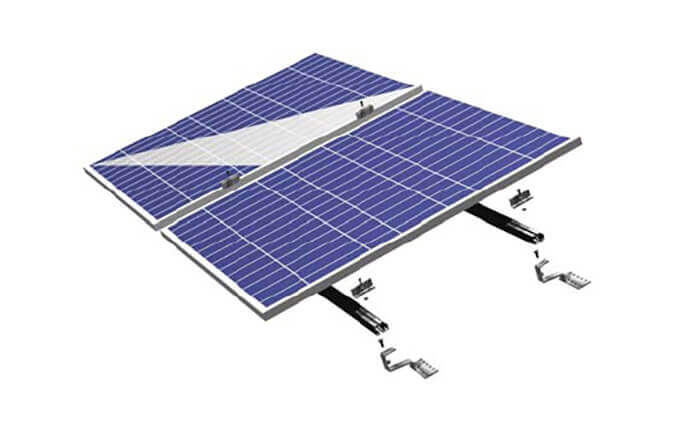

Typ konštrukcie :

Pri výbere konštrukcie pre solárny systém je dôležité zohľadniť typ strechy vašej domácnosti alebo charakter miesta, kde plánujete inštaláciu. Každý typ konštrukcie má svoje špecifiká a je prispôsobený rôznym požiadavkám. Nižšie nájdete odkazy s podrobným popisom jednotlivých konštrukčných riešení, ktoré ponúkame. Tieto informácie vám pomôžu vybrať najvhodnejšie riešenie pre váš projekt.

1. Konštrukcia na šikmú falcovú strechu
2. Konštrukcia na šikmú škridľovú strechu
3. Konštrukcia na rovnú strechu (klasická)
4. Konštrukcia na rovnú strechu (záťažová)
5. Konštrukcia na šikmú plech. strechu / asfaltový šindel

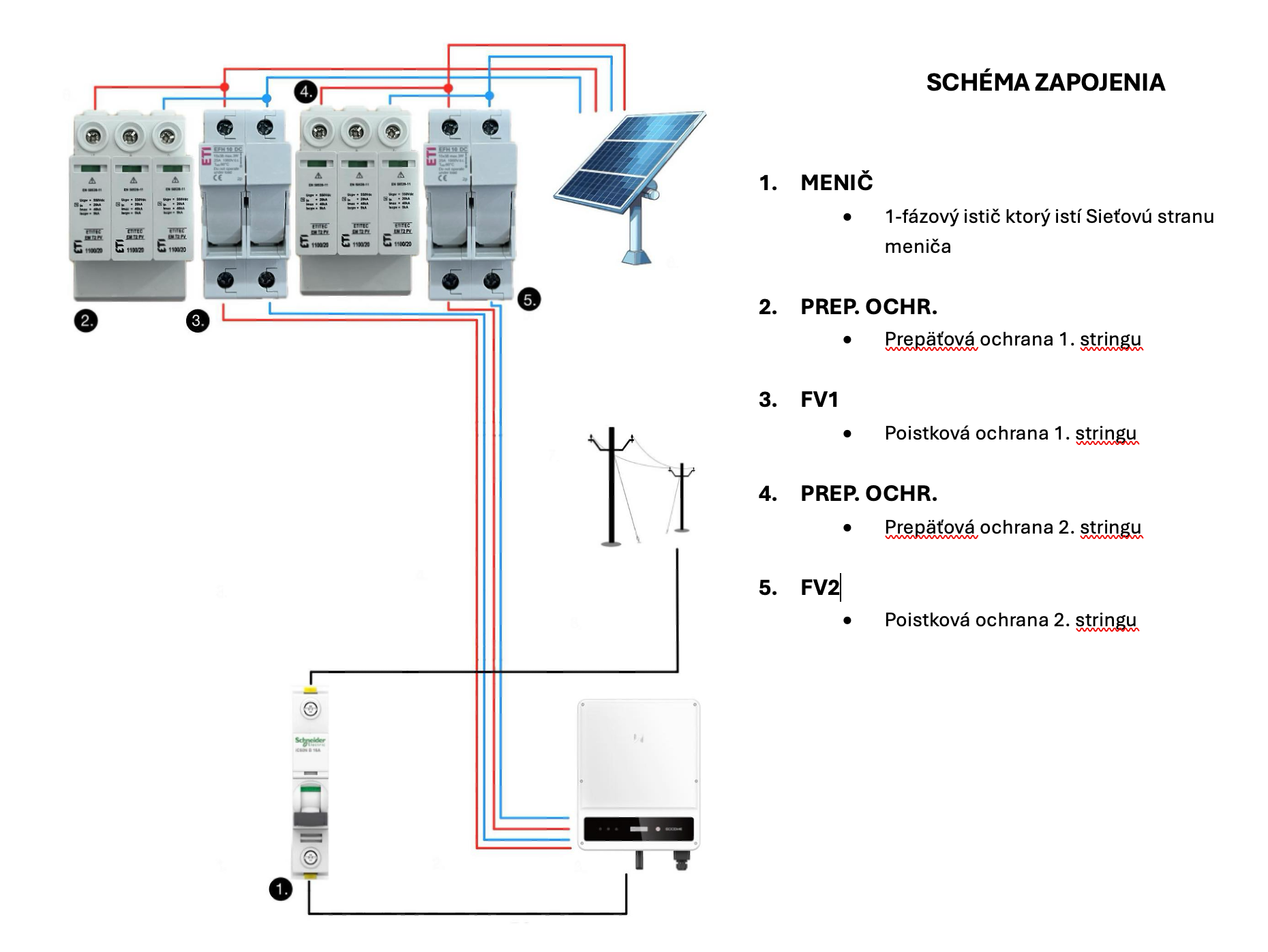

Schéma zapojenia :

V prípade záujmu montáže systému nám napíšte e-mail, alebo do poznámky pri objednávke uveďte, že máte záujem aj o montáž a my sa Vám spätne ozveme.

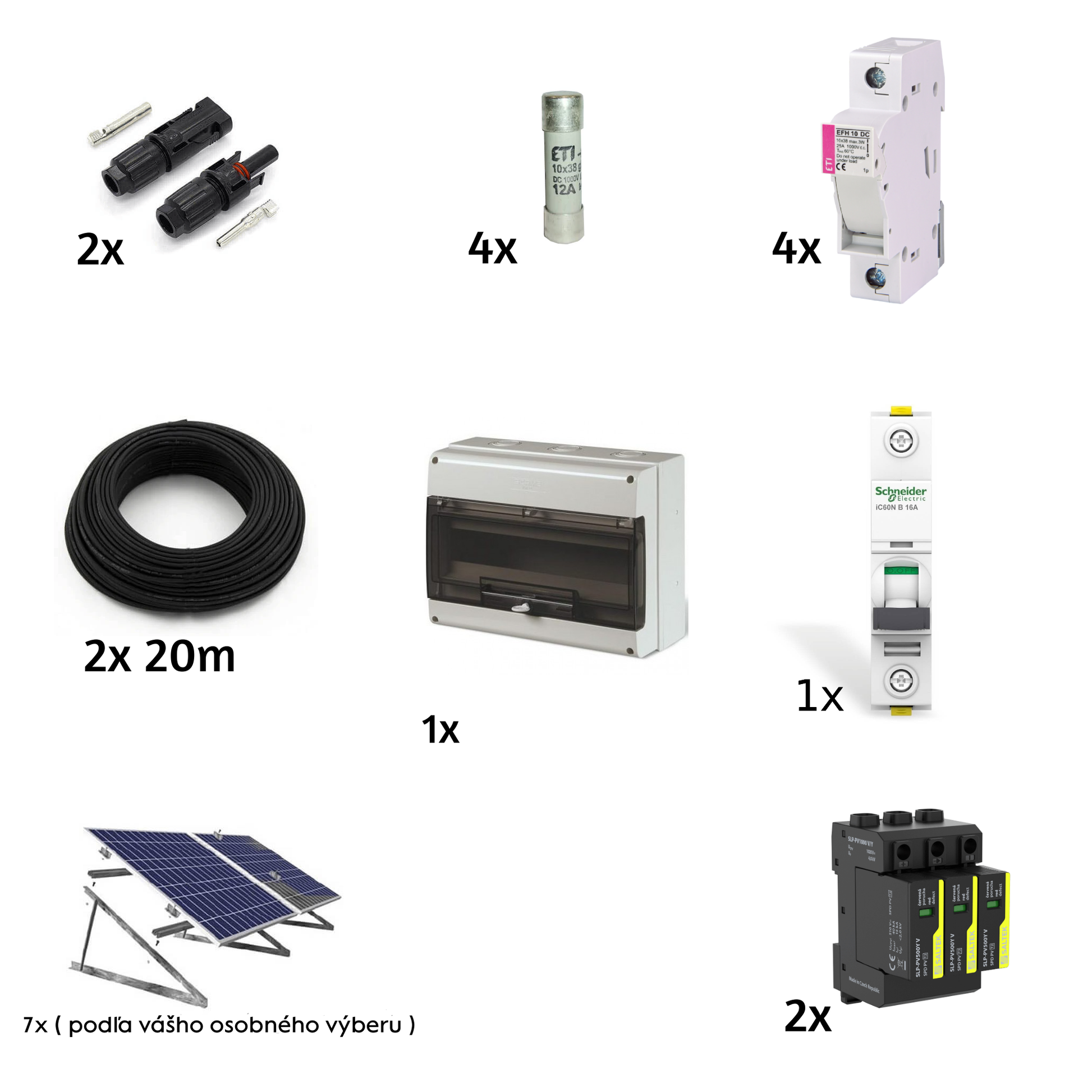

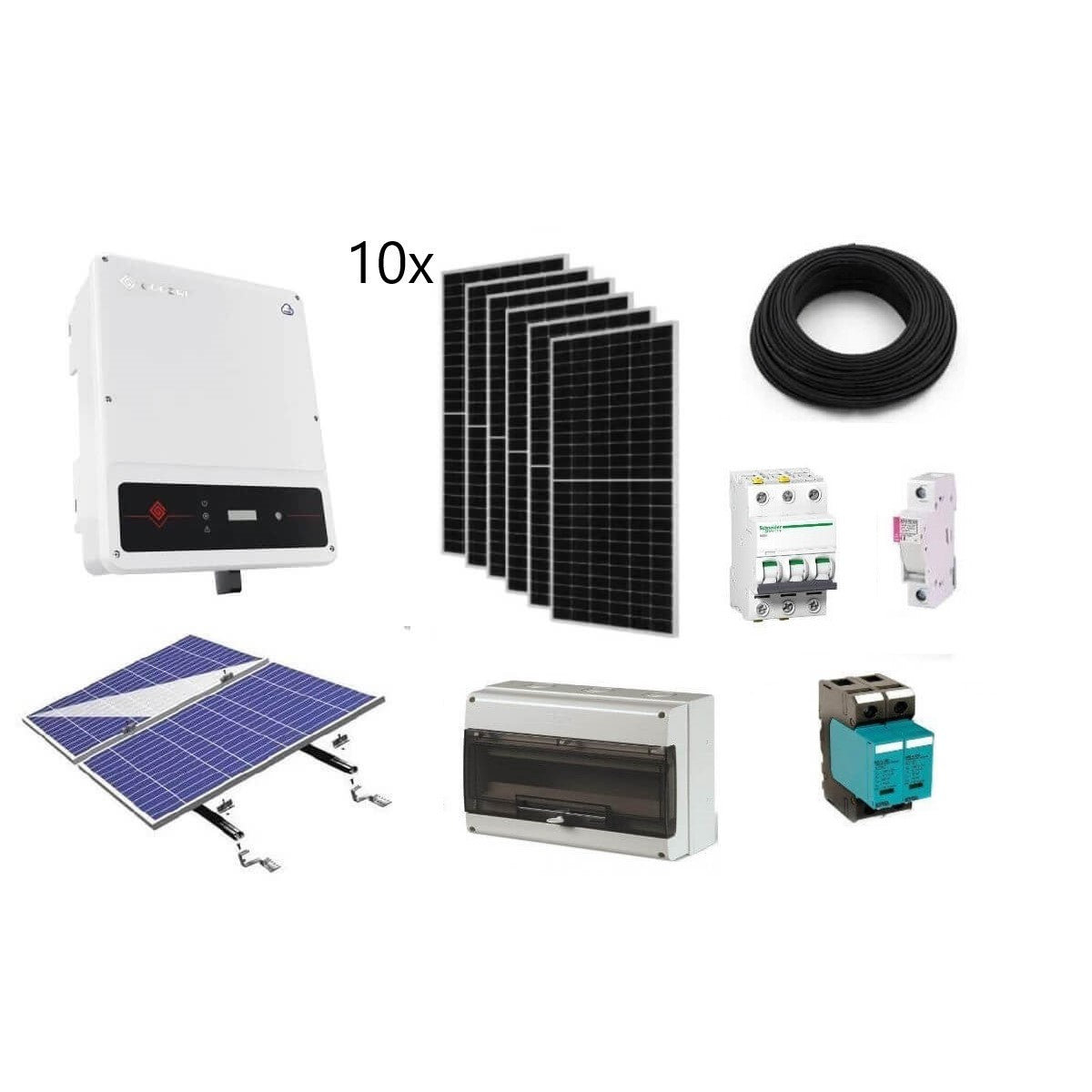

Systém obsahuje :

• 7x Solárny panel Phono Solar 460Wp
• Jednofázový menič GoodWe 6000D-NS
• 20m Solárny kábel 6 mm2 čierny
• 20m Solárny kábel 6mm2 červený

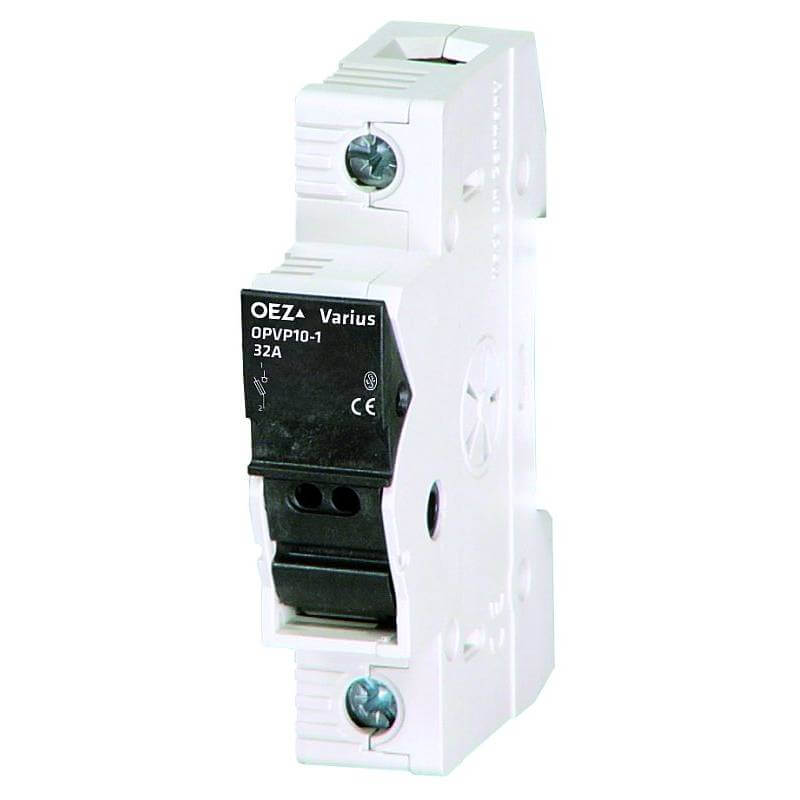

• 4x Poistkový odpínač 12A
• 4x Valcová poistka 12A

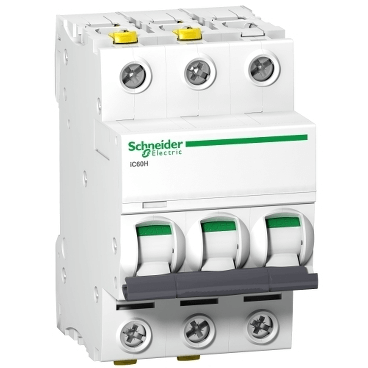

• 1x 1f AC istič 16A

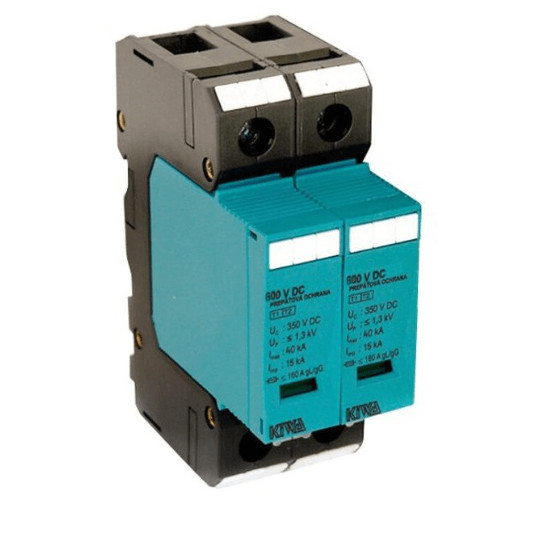

• 2x DC Prepäťová ochrana 1000V

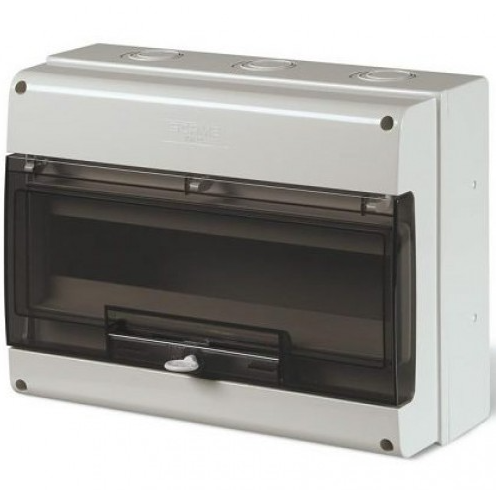

• Rozvodnica plastová 16M
• 2x MC4 konektor
• Schéma zapojenia

Jednofázový menič GoodWe 6000D-NS

Výhody produktu :

• Vysoká účinnosť až 93,8 %
• Napätie MPP max  550.0 V
• Napätie MPP min 80.0 V
• Elegantný dizajn

Vlastnosti GoodWe 6000D-NS :

• Pripojenie k sieti : jednofázové
• Výkon AC: 6 kVA
• Sledovanie MPP : 2
• Komunikacia : RS485 , WiFi
• Rozmery: L 147mm, B 354mm , H 433 mm
• Trieda ochrany: IP65
• Hmotnosť: 13,5 kg
• Záruka : 5 let

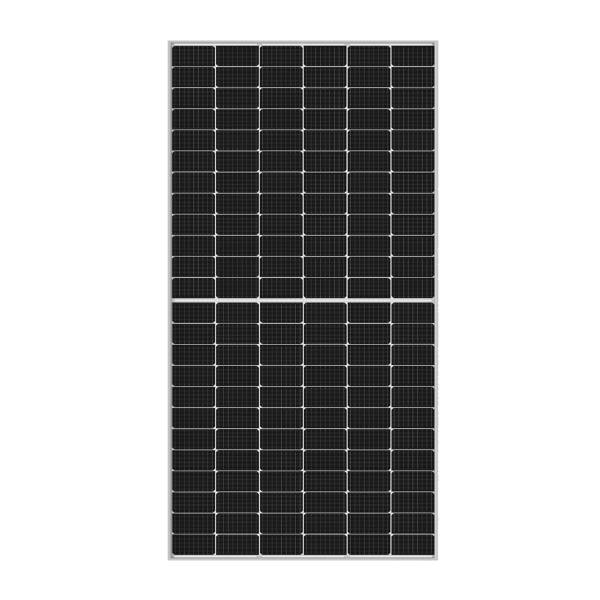

Solárny panel Phono Solar 460Wp

• Výkon: 460 W
• Účinnosť: 21,25
• Farba rámu: čierna
• Rozmery: 1909x1134x30 mm
• Hmotnosť: 24,0 kg
• Trieda ochrany: IP68
• Originálny konektor MC4 Evo2 od spoločnosti Stäubli
• Snehové zaťaženie: 5 400 Pa
• Zaťaženie vetrom: 2 400 Pa
• Teplotný koeficient: -0,350 %/°C
